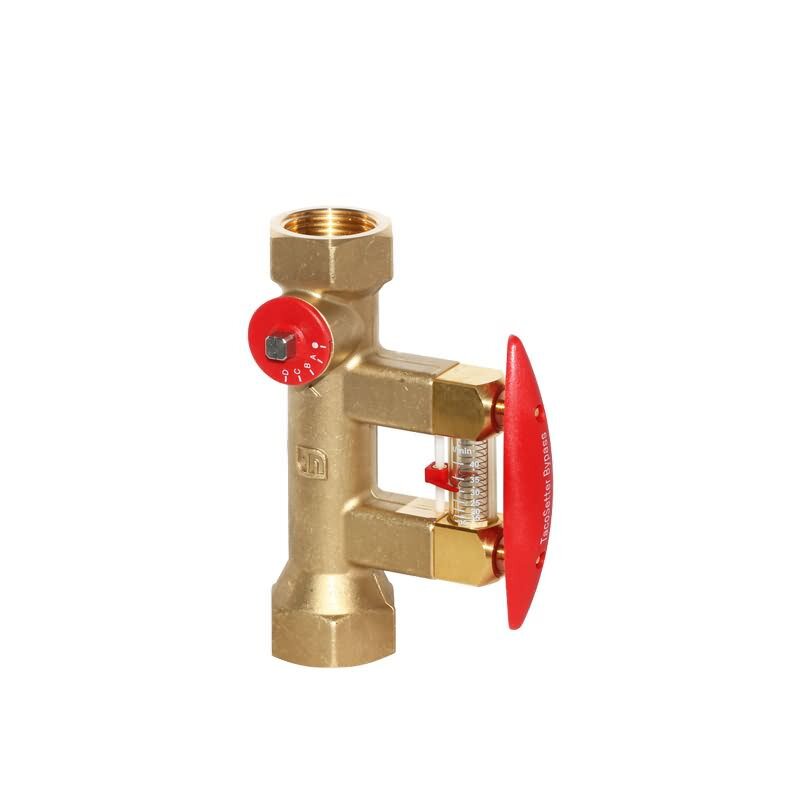

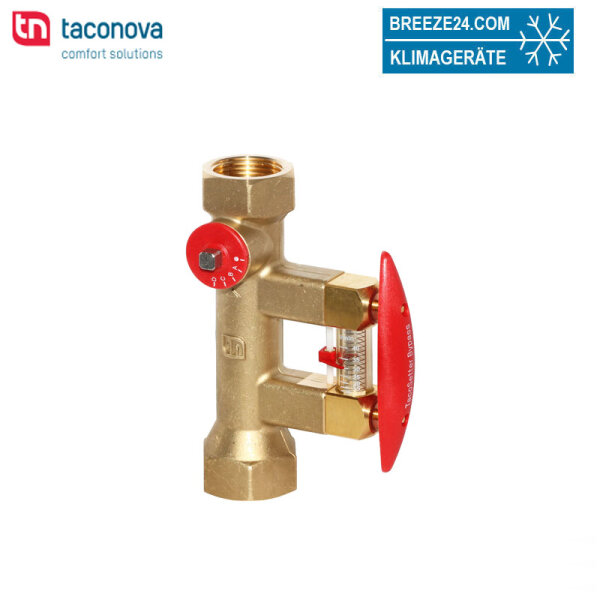

Taconova Tacosetter Bypass 100 DN25 1"IG 10-40 l/min 223.2461.000
Genaues und schnelles Einregulieren mit Skala, ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten. Direktes Ablesen des eingestellten Volumenstroms in l/min. Einbaulage beliebig, wartungsfrei und Durchflusskontrolle durch Sollwertschieber. Regulierventil absperrbar (Restleckage möglich), geringer Druckverlust.
Hydraulischer Abgleich und Durchflussmessung direkt am Verbraucher oder in einem Teilsystem. Mit den Abgleichventilen werden die erforderlichen Wassermengen in Heizungs, Lüftungs, Klima und Sanitäranlagen exakt und bequem eingestellt.
Hydraulisch korrekt abgeglichene Anlagen gewähren die optimale Energieverteilung und somit einen wirtschaftlicheren Betrieb im Sinne der vom Gesetzgeber erlassenen Energiesparverordnung.
Mit den Abgleichventilen TacoSetter Bypass 100 kann jeder Fachmann sofort vor Ort die korrekte Durchflussmenge einstellen, ohne Investitionen für Schulung und teure Messgeräte.
Das Abgleichventil benötigt eine gerade Einlaufstrecke in der selben Länge und Nennweite der verwendeten Armatur. Das Ventil kann in waagrechter, schräger sowie senkrechter Lage eingebaut werden.
Nur der Pfeil für die Durchflussrichtung des Mediums muss beachtet werden. Die Durchflussmessung beruht auf dem Prinzip eines Schwimmerkörpers mit Gegenfeder. Die Ablesemarke ist die Unterkante des Schwimmerkörpers.
Der Messkörper befindet sich in einer Umgehung (Bypass) zum Hauptvolumenstrom und wird nicht ständig durchströmt. Nach Bedarf wird dieser durch das Öffnen von selbstschließenden Absperrventilen mittels Eindrücken und gedrückt halten des Pressbügels, zugeschaltet.
Technische Daten:
Betriebstemperatur TB max: 100°C | Betriebsdruck PB max: 10 bar
Messgenauigkeit:
Messbereich 20 80%:±5% vom Anzeigewert
Messbereich <20% / >80%:= ±10% vom Anzeigewert
kVSWert 8,1 m³/h
Innengewinde Rp (zylindrisch) nachDIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
Material Gehäuse Messing
Material Innenteile rostfreier Stahl, Messing und Kunststoff
Sichtglas wärmebeständiger, schlagfester Kunststoff
Dichtungen EPDM
Durchflussmedien:
Heizungswasser (VDI 2035;SWKI BT 10201; ÖNORM H 51951)
Trinkwasser (DIN 1988200)
Wassermischungen mit gebräuchlichen Korrosions und Frostschutzzusätzen bis 50% Glykol
ZULASSUNGEN / ZERTIFIKATE KTW, W270, ACS
Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
| Produkteigenschaft | Wert |
|---|---|
| Hersteller: | Taconova |
| Kategorie: | Absperrhähne / Ventile / Lüfter |
| Artikelnummer: | 25887 |
