Technische Beschreibung Sondersiphon druckseitig,transparent 100400
Kondensatablauf
DN 40 / AquaKlima-Sondersiphon
(weiß oder teiltransparent)
zur Entwässerung von RLT-Geräten

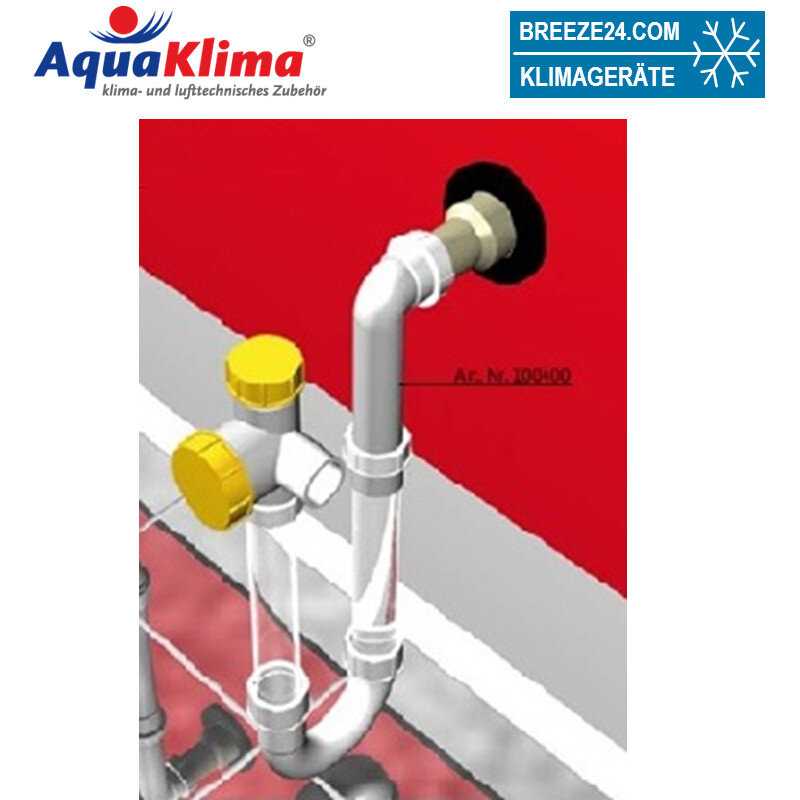

Der druckseitige Sondersiphon ist ebenfalls aus verrottungsfestem Polypropylen hergestellt. Er dient zur Entwässerung von Nassbereichen (z.B. Kühler, Befeuchter, Tropfenabscheider usw.) bei Klima-Geräten mit Überdruck. Der Siphon sollte vor Inbetriebnahme mit Wasser gefüllt und in regelmäßigen Zeitabständen über die Verschlusskappe geprüft und gereinigt werden. Der Siphonanschluss ist für alle Abläufe von ¾“ bis 1 ½“ geeignet, größere oder kleinere Anschlussquerschnitte bitte anfragen. An jeden Entwässerungsablauf sollte ein Sondersiphon separat angebracht werden, der frei auslaufen kann (Hygiene). Ein Sicherheitsfaktor von 1,5 ist in unseren Maßtabellen eingerechnet, um Druckschwankungen im System auszugleichen.

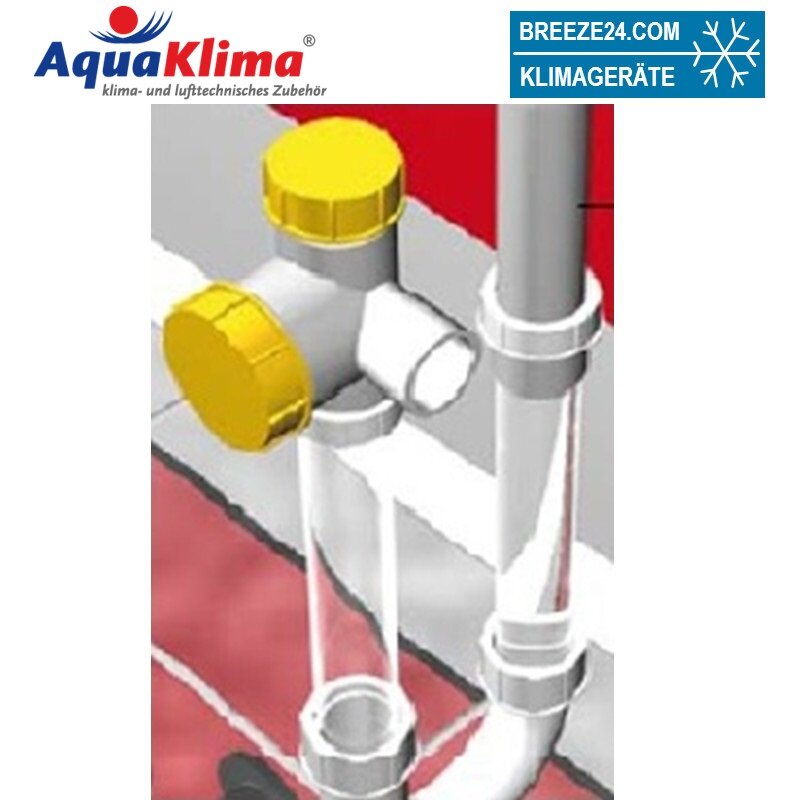

Einen wesentlichen Wartungsvorteil und damit Kostenersparnis bieten die glasklaren, transparenten Rohre aus hochwertigem Material (17 und 18). Diese erlauben leicht einen Einblick in den Siphon, wodurch ohne Aufwand der hygienische Zustand von Siphon und Klimagerät zu erkennen ist und der Kondensatfluss gut beobachtet werden kann. Bisher musste der Siphon aufgeschraubt und beleuchtet werden, evtl. sogar die laufende Klimaanlage abgeschaltet werden. Weiterhin ist gerade beim Überdrucksiphon sofort die notwendige Wassersäule zu erkennen, wodurch sich der Wartungsaufwand ebenfalls wesentlich verringert. Es kann, wenn erforderlich, Wasser über die Revisionskappe (11) nachgefüllt werden. Auch Betriebsdruckmessungen der Klimaanlage können so leicht und ohne großen technischen Aufwand durch die zwei verschieden hohen Wassersäulen durchgeführt werden.
Gerade hinsichtlich der Hygienerichtlinen, finden unsere transparenten Sondersiphons zunehmend Anwendung in Krankenhäusern, Labors, Kliniken, Universitäten usw. und haben sich seit Jahren bewährt.
Technische Daten Sondersiphon druckseitig,transparent 100400
Für die Druckseite als füllbarer Siphon geeignet,
mit eingelegtem Schwimmerkugel als Rückschlagventil für einen maximalen Überdruck von 2.200 Pascal,
bei Sicherheitsfaktor 1,5
Die neu entwickelte Rückschlagkugel (12) hat einen Durchmesser von 38 mm und
ein höheres Eigengewicht (ca. 10g) wodurch sie besser in der Dichtungsmulde sitzt.
Sie besteht aus heißwasserbeständigem Polypropylen welches absolut formbeständig ist.
Schnelle Montage
Verrottungsfestes Polypropylen PP
Leichte Wartung
Zulaufanschluss mit Gummimanschette
Geräteanschlüsse ¾“ – 1½“ (DN15 – DN40)
Ablaufdurchmesser DN 40
Geringe Bauhöhe durch Schrägstellung bzw. Anpassung
Schraubdeckel für Befüllung und Reinigung
Freier Ablauf, keine Verbindung mit der Abwasserleitung
| Produkteigenschaft | Wert |
|---|---|
| Hersteller: | AquaKlima |
| Kategorie: | Kondensatleitungen + Zubehör |
| Artikelnummer: | 3986 |
| Artikelgewicht: | 1,50 kg |
