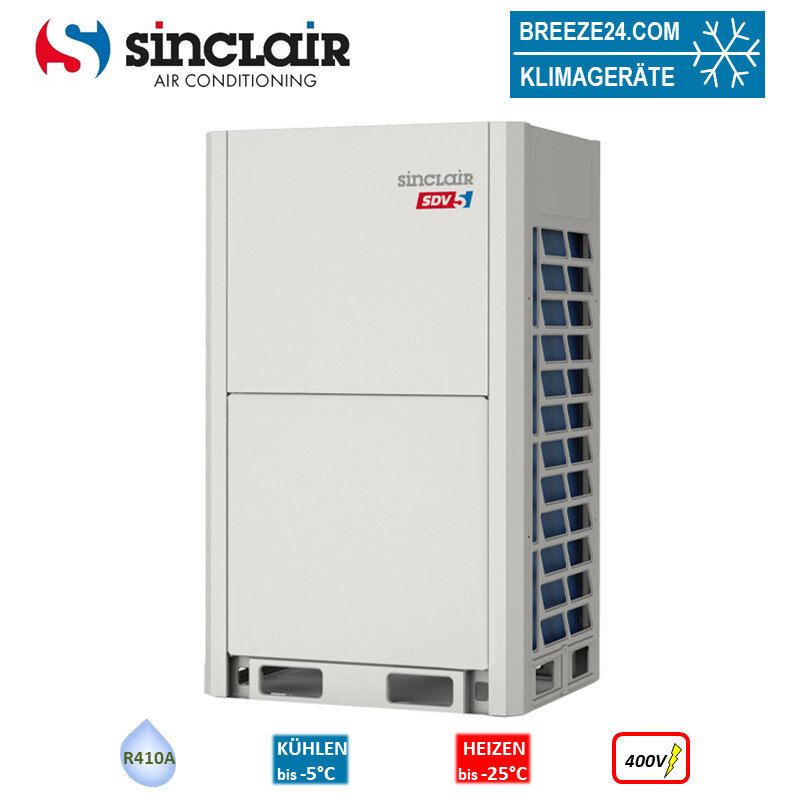

Sinclair SDV5-450EAI Außengerät VRF 45,0 kW 400V

Sinclair Klimaanlagen Außengerät für bis zu 26 Innengeräte.

Sinclair Außengerät VRF SDV5-450EAI | 45.0 kW | 45.0 kW
Das SDV5 System ist ein hochenergetisches VRF-System speziell zur Klimatisierung größerer Gebäude. Die SINCLAIR Invertertechnik steht zum Kühlen oder Heizen zur Verfügung. An der Außeneinheit können bis zu 26 Innengeräte unterschiedlicher Leistung und Bauart angeschlossen werden. Die Gesamt-Nennkälteleistung der angeschlossenen Inneneinheiten kann durch den zulässigen Gleichzeitigkeitsfaktor von 50% - 130% betragen.

Die ideale Lösung für Büros, Apartments, Restaurants, Shops, Boutiquen und andere kleine bis mittelgroße Anwendungen. Das platzsparende Design erlaubt die Installation in schmalen Einfahrten oder an der Gebäudefassade. Die neu entwickelten
Lüfter ermöglichen bei leiseren Schallpegeln gleichzeitig eine Maximierung der Energieeffizenz.

SINCLAIR MINI SDV5 Außeneinheit für Kühl- und Wärmepumpenbetrieb (2 Leiter).
Kombinierbar mit SDV4 und SDV5 Inneneinheiten WAND / KASSETTE / DECKE / STAND / KONSOLE / LUFTSCHLEIER / KANAL und LÜFTUNGSKIT.

Egal ob der Winter mit Außentemperaturen unter -15°C außerordentlich kalt oder der Sommer mit Außentemperaturen von bis 48°C sehr heiß ist, arbeitet diese kleine Außeneinheit immer zuverlässig.

Geräteaufbau
Stabiles selbsttragendes Gerätemodul mit Grundrahmen und stabilen Füssen. Wetterfest, aus feuerverzinktem Stahlblech, grundiert und pulverbeschichtet zur Außenaufstellung. Bequemer Zugang für Bedienung und Service von der Gerätevorderseite. Durch einheitliche Gerätehöhen und- tiefen für alle Baugrößen lassen sich die Module optisch ansprechend in Maschinenzeilen aufstellen. Farbgebung der Module: elfenbeinweiß.

Wärmetauscher
Hochleistungsfähiger-Verflüssiger/Verdampfer, optimiert für Kältemittel R410A. Die neuartige Konstruktion der Wärmetauscherlamellen vergrößert die Wärmetauscherfläche und verringert den Luftwiderstand, wodurch die Wärmeaustauscheffizienz verbessert und mehr Energie gespart wird. Der Erhöhung der Wärmeaustauscheffizienz tragen auch die hydrphile Lamellenoberfläche und die Innennut in den Kupferrohren bei.

Ventilator
Neu entwickelter 3D-Turbo Spiral-Ventilator mit DC Inverter Motor. Geräuscharme, langsam laufende, Sichelflügel-Ventilatoren mit optimierter Ventilatorkennlinie für große Luftmengen bei niedrigem Geräuschpegel. Die neue Bauweise von Luftauslassgitter und Luftablenker sorgen für höheren Luftdurchsatz und niedriges Bedriebsgeräusch. Horizontaler Luftausblas. Optimaler Druckverlauf im Wärmetauscher durch mikroprozessorgesteuerte Ventilatordrehzahlregelung.

Verdichter (je Modul)
Das einzelne Modul enthält jeweils einen hocheffizienten DC Inverter Doppelrotor-Verdichter und dieser wird vom Inverter mit intelligenter Steuerung angespeist. Diese fortschrittliche Technologie ermöglicht es, die Leistung der Außeneinheit anhand der aktuell gewünschten Wärmebelastung zu variieren. Das System sorgt für eine präzise Temperaturregelung und effiziente Energienutzung. Optimiert für Kältemittel R410A in vollhermetischer Ausführung mit integriertem Antriebsmotor und schallgedämmten Gehäuse. Der Verdichter ist schallentkoppelt im Gerät angeordnet. Durch seinen exzentrischen Doppelnocken und die 2 Auswuchtgewichte entstehen außerordentlich geringe Vibrationen. Zur Vermeidung von Ölmangel ist ein hocheffizientes Ölausgleichssystem vorhanden. Die Verdichtersteuerung, der elektrische und thermische Motorschutz, die Ölsumpfheizung erfolgen durch die MICROPROZESSOR-Systemsteuerung. Intelligentes Sanftanlauf-Verfahren des Verdichters über den DC-Inverter zur schnellen Erhöhung des Kühlmitteldurchflusses.

Dank des Kompressors
mit Inverter kann das System auf die volle Leistung schnell anlaufen und die Heiz- bzw. Kühldauer verkürzen, sodass der gewünschte Wärmekomfort sofort erreicht wird. Durch die geringeren Temperaturschwankungen ist die Wohnatmosphäre angenehmer. Diese Ausbesserung wurde bei allen Modellen aus dieser Baureihe benutzt. Der Wirkungsgrad erhöhte sich um bis 45%, insbesondere bei niedrigen Drehzahlen.

Kältekreislauf (je Modul)
Optimiert für das Kältemittel R410a. Kältekreislauf bestehend aus Kältemittelsammlern, Ölabscheider und Filter. Vierwegeumschaltventil für Umschaltung Kühlen/Heizen und dynamische Abtauschaltung mittels Kreislaufumkehr. Optimale Verdampferfüllung und Überhitzungsregelung im Heizbetrieb durch elektronisches Einspritzventil (EXV) gesteuert von der Microprozessor-Systemsteuerung. Durch das dynamische Gasdruck-Ausgleichsverfahren ist keine Druckausgleichsleitung erforderlich. Steuerung des automatischen Ölrückführungssystem durch den MICROPROZESSOR.

Regel- und Sicherheitseinrichtungen
Regelungssensoren für Niederdruck, Hochdruck, Sauggastemperatur, Heißgastemperatur, Außentemperatur. Sicherheits-Pressostaten für Niederdruck, Hochdruck. Gerät ausgestattet mit Absperrventilen für Saug- und Flüssigkeitsleitung, Serviceanschlüssen mit Schraderventilen. Der Kältekreislauf, ist getrocknet, evakuiert und mit der erforderlichen Kältemittelgrundbefüllung versehen.

Microprozessor-Systemsteuerung
Mikrocontrollergestützte Steuerung und Regelung des Prozessverlaufes für die Betriebsarten Kühlen/Heizen. Verwaltung sämtlicher Sensoren, der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe. Verwaltung der Grundfunktionen – Modulationssteuerung: bedarfsgerechte Leistungsregelung – Auto Restart: automatischer Wiederanlauf nach Spannungsausfall – Initialisierung: Automatische Adressierung der Innengeräte am Systembus.

Weitere Merkmale:
Optionale Zentralfernbedienung kann auch jederzeit nachträglich an das Aussengerät angeschlossen und ergänzt werden | Automatische Adresseinstellung der Inneneinheiten (Mithilfe der Kabel- oder Infrarot-Fernbedienung kann die Adresse überprüft oder geändert werden) | Einfacher Rohranschluss über 4 Seiten | Dank ihrer geringen Abmessungen kann die kleine Außeneinheit mit einem Aufzug transportiert werden, wodurch die Installation beträchtlich erleichtert wird und die notwendigen Montagearbeiten und Montagezeit reduziert werden. | Mit der Zwangskühltaste kann die Außeneinheit jederzeit im Kühlmodus gestartet werden, so dass das Kältemittel im System bei Bedarf sehr einfach nachgefüllt werden kann. Die Selbstdiagnosefunktion ermittelt und lokalisiert Störungen innerhalb der System-Hauptteile und zeigt diese an. Dadurch wird die Effizienz der Reparatur- und Wartungsarbeiten erhöht

Produkteigenschaften:
Die Außeneinheit kann sowohl auf dem Dach oder im Erdgeschoss vor dem zu klimatisierenden Gebäude platziert werden. Die Außeneinheit heizt bis -25°C Außentemperatur und kühlt im Sommer zuverlässig bis zu einer Umgebungstemperatur von +48°C. | EVI Kompressortechnologie verbessert die Systemeffizienz | Großer Leistungsbereich | Zwei Kompressoren sichern Teilbetrieb | Erweitertes Öl-Ausgleichs-System | Temperaturkontrolle für Elektrobauteile | Kältemittelmonitoring | Intelligente Abtausteuerung | Möglichkeit zur Begrenzung der Kälteleistung (40-100%) bei Einschränkungen in der Stromversorgung



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
