Mitsubishi Electric Wärmepumpen Kaskaden Set SZ 6.100 H 60 kW PUD-SHWM100YAA+EHSD-YM9D+PAC-IF071B-E

Mitsubishi Electric Zubadan Wärmepumpen Kaskaden Set SZ 6.100 H | 60 kW | Heizen.

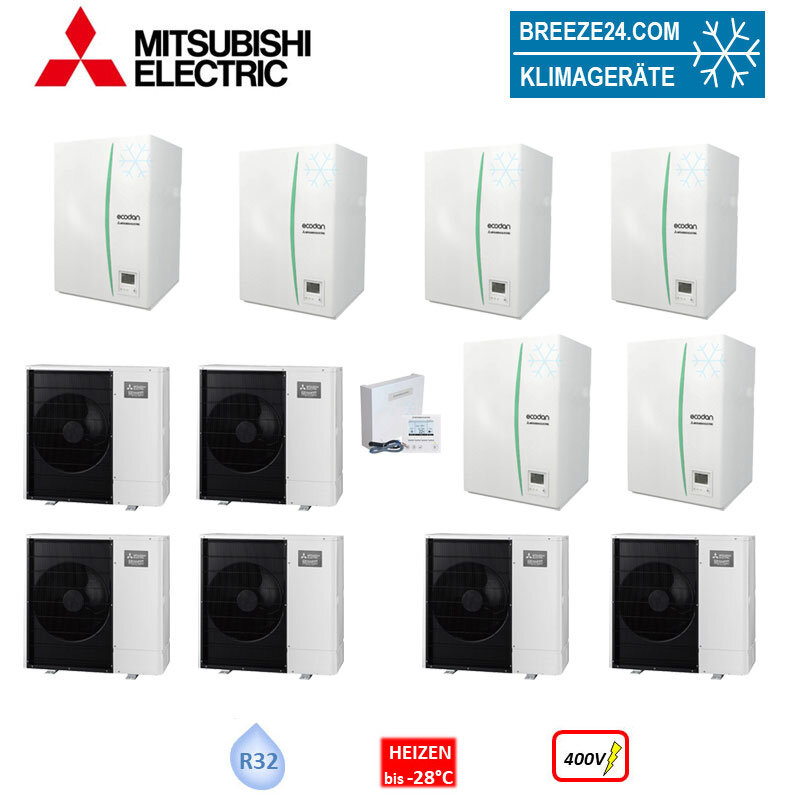

Mitsubishi Electric Wärmepumpen Kaskaden Set SZ 6.100 H 6 x PUD-SHWM100YAA + 6 x EHSD-YM9D + 1 x PAC-IF071B-E
Das Heizen mit einer Wärmepumpe bringt Ihnen und Ihrem Eigenheim viele Vorteile: Vor allem, wenn sie als Energiequelle die Umgebungsluft nutzt. Denn im Gegensatz zu einer Sole/Wasser- oder Wasser/Wasser-Variante entfallen bei der Luft/Wasser-Wärmepumpe aufwendige und kostspielige Erdkollektorverlegungen oder Erdbohrungen im Garten – samt der damit verbundenen notwendigen Genehmigungen.

Ob in Sachen Effizienz, Technik oder Geräuschemissionen: Zubadan setzt Maßstäbe für zukünftige Heizungsneubauten und Modernisierungen.

Optimal aufeinander abgestimmte Außen- und Innenmodule: Das Zubadan-System bietet zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf die individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.

6 x Mitsubishi Electric Außengerät Zubadan PUD-SHWM100YAA | 60.0 kW
Das neueste Mitsubishi Zubadan Außengerät der Baureihe PUD-SHWM mit dem Kältemittel R32 stellt das aktuelle Optimum in der Luft/Wasser-Wärmepumpentechnologie dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter kann den Kältemittelmassenstrom auch bei tiefen Außentemperaturen stabil halten. So kann das System auch bei –15 °C die volle Heizleistung zur Verfügung stellen. Und selbst bei –28 °C lässt sich die Zubadan-Wärmepumpe noch zuverlässig und effizient betreiben. Das heißt, ein Überdimensionieren der Anlage als Sicherheitspuffer für den Heizbetrieb ist dank der Zubadan-Technologie absolut überfüssig.

Dank hoher Vorlauftemperaturen von 60 °C erzielen Ecodan Luft/Wasser-Wärmepumpen mit Zubadan Inverter auch mit herkömmlichen Radiatorheizkörpern hervorragende Effizienzwerte. Damit ist Zubadan die erste Wahl im Modernisierungssegment. Ganz gleich, welche Anforderungen ein Gebäude stellt – Zubadan Inverter liefern effiziente Spitzenleistung über den gesamten Einsatzbereich.

Zur extremen Zuverlässigkeit der Zubadan-Systeme trägt außerdem das optimierte Abtauverhalten bei. Hierbei werden die Außentemperatur, die Oberflächentemperatur des Verdampfers, die Laufzeit und die Dauer des Abtauvorgangs in einer intelligenten Logik zusammengefasst. So konnten die Intervalle zwischen den Abtauvorgängen auf bis zu 150 Minuten verlängert, die Dauer jedes einzelnen Vorgangs im Vergleich zu herkömmlichen Geräten um bis zu 50 % reduziert werden.

Luft / Wasser-Wärmepumpe in Split-Bauweise für Heizung und Trinkwassererwärmung.
Ideal geeignet für Systeme in Neubau und Modernisierung. Einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom durch SG-Ready-Funktion.Gehäuse Außengerät mit neuem Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit Einbrennlackierung. Großflächige abnehmbare Verkleidungselemente für schnellen und einfachen Zugang. Optimierte Luftführung durch Glockentrichterform und Lüfterposition führen zu deutlich geringeren Schallemmissionen

Eigenschaften:
Leistungsgeregelter Verdichter (Inverter) mit patentierter Zubadan-Technologie. Flash-Gas-Einspritzung mit HIC-Unterkühlerkreis und zwei elektronischen Expansionsventilen. Adaptive Steuerung der Axialventilatoren und rückwärtsgekrümmte Ventilatorschaufeln mit neuartiger Glockentrichterform. | Integrierter Wärmepumpenregler FTC6, externe Datenschnittstelle, SD-Speicherkarte, Hocheffizienzpumpe, Elektroheizstab, Volumenstromsensor, Sicherheitsarmaturen, Manometer, und Entlüfter, 2 Heizkreise, separat regelbar (gemischt und /oder ungemischt), Einbindung Bivalent-Wärmeerzeuger.

In Kombination mit Speichermodul:
200- oder 300-Liter-Trinkwarmwasserspeicher (Edelstahl), Trinkwarmwasser-Umschaltventil, Sicherheitsgruppe, TWW-Plattenwärmetauscher und Speicherladepumpe.

Regelungsarten:
Vorlauftemperatur, Heizkurve, oder Raumtemperatur (Autoadaption) wahlweise einstellbar

Nutzen
Großer Einsatzbereich bis -28°C Außentemperatur | Einfache Auslegung für monovalente oder monoenergetische Betriebsweise | Niedrige Betriebskosten | Schnelle Installation und einfache Systemkonfiguration/-überwachung mit Installationsassistent oder SD-Karte (Lieferumfang) | Flexible Anpassung der Regelung an unterschiedliche Systemanforderungen | Höherer Komfort und bessere Effizienz durch optimale Raumtemperatur

6 x Mitsubishi Electric Hydromodul EHSD-YM9D | Heizen
Das Heizen mit einer Wärmepumpe bringt Ihnen und Ihrem Eigenheim viele Vorteile. Vor allem wenn sie als Energiequelle die Umgebungsluft nutzt. Denn im Gegensatz zu einer Sole/Wasser- oder Wasser/Wasser-Variante entfallen bei der der Luft/Wasser-Wärmepumpe aufwändige und kostspielige Erdkollektorverlegungen oder Erdbohrungen im Garten - samt der damit verbundenen notwendigen Genehmigungen.

Das Ecodan-Wärmepumpen-System von Mitsubishi deckt mit seinen Kombinationsmöglichkeiten ein breites Einsatzspektrum ab. Ob in Sachen Effizienz, Technologie oder Schallemissionen: Ecodan setzt den Maßstab für die Heizung der Zukunft - bei Neubau und Modernisierung.

Durch die optimal aufeinander abgestimmten Außen- und Innenmodule bietet das Ecodan-System zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf die individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.

Die Ecodan Hydromodule
Im Split-System erfolgt der Energietransport ins Gebäude per Kältemittel, wobei sich der Plattenwärmetauscher in der Inneneinheit befindet, während die Außeneinheit per Kältemittelleitung angeschlossen ist. Diese Variante sorgt für eine hohe Gesamteffizienz des Systems. Sind größere Entfernungen zwischen Innen- und Außeneinheit zu überbrücken, stellt das Split-Prinzip die ideale Lösung dar. Je nach Leistungsgröße der Wärmepumpe sind Leitungslängen bis zu 75 Meter möglich.

Die Ecodan Hydromodule
Die Hydromodule der neuesten Generation sind in den Versionen "Heizen" und "Heizen/Kühlen" erhältlich. Für die vielfältigen Einsatzmöglichkeiten stehen drei unterschiedlich große Wärmeübertrager (4-5 kW | 7-14kW | 16-23 kW) zur Verfügung. Der integrierte Volumenstromsensor erlaubt eine problemlose Wärmemengenerfassung und macht so ein einfaches Energie-Monitoring möglich. Die Ecodan-Hydromodule sind je nach Anforderung mit verschiedenen Invertern kombinierbar und auch im Kaskaden-Betrieb mit bis zu 6 Wärmepumpen einsetzbar.

Mitsubishi Electric PAC-IF071B-E Master-Platine für Wärmepumpenkaskaden
Master-Steuereinheit für die Regelung einer Wärmepumpenkaskade von bis zu 6 Ecodan Luft/Wasser Wärmepumpen. Maximal verfügbare Heizleitung bis zu 138 kW (nur in Verbindung mit Hydromodul EHSC/EHSE/EHPX/ERSC/ERSE/EHSDERSD/ERPX). Integrierter Wärmepumpenregler FTC6 mit Kabelfernbedienung.

Ausstattung
automatische Laufzeitoptimierung, automatische Redudanzfunktion bei Störung, COP-Optimierung für hohe Jahresarbeitszahlen, Autoadaption (hoher Wärmekomfort durch raumgeführte Heizungsregelung mit Außentemperatureinfluss) |  Anlagenüberwachung, -auswertung und -konfiguration über SD-Karte mit zugehöriger Software der Außengeräte. Schnellparametrierung des Wärmepumpenreglers FTC5; Wiederherstellung der Werks- oder Basiskonfiguration; Aufzeichnung aller relevanten Außentemperaturen/-werte auf mitgelieferter SD-Karte. Schnelle Fehleranalyse und -suche inklusive Fehlerhistorie.

Lieferumfang
Steuereinheit im Gehäuse | Kabelfernbedienung (10 m) | Kältemittelflüssigkeitsfühler TH2 (5 m, rot) | Vor- und Rücklauffühler Wärmepumpe THW1/2 (5m grau/schwarz) | SD-Speicherkarte und Installationsmaterial


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
