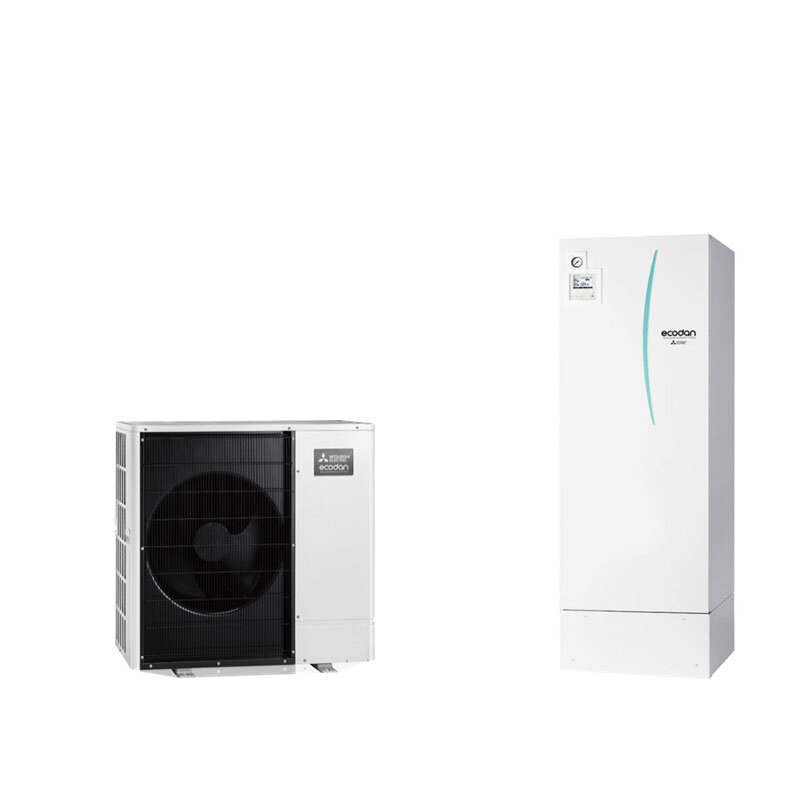

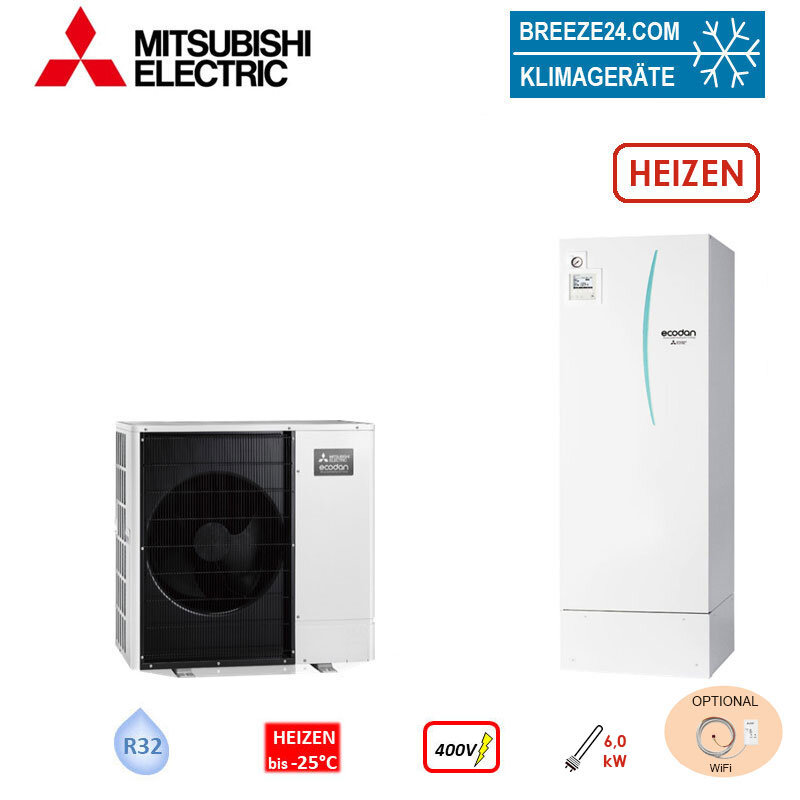

Mitsubishi Electric Set 8.13 PUZ-WM85YAA+EHPT20X-VM6D Monoblock-Wärmepumpe+Speichermodul 8,5 kW 400V

Mitsubishi Electric Set Wärmepumpe |  Speichermodul mit 200 Liter.

Mitsubishi Electric Speichermodul EHPT20X-VM6D | Heizen | Warmwasser | 200 Liter | Heizstab 6.0 kW
Das Heizen mit einer Wärmepumpe bringt Ihnen und Ihrem Eigenheim viele Vorteile. Vor allem wenn sie als Energiequelle die Umgebungsluft nutzt. Denn im Gegensatz zu einer Sole/Wasser- oder Wasser/Wasser-Variante entfallen bei der der Luft/Wasser-Wärmepumpe aufwändige und kostspielige Erdkollektorverlegungen oder Erdbohrungen im Garten - samt der damit verbundenen notwendigen Genehmigungen.

Das Ecodan-Wärmepumpen-System von Mitsubishi deckt mit seinen Kombinationsmöglichkeiten ein breites Einsatzspektrum ab. Ob in Sachen Effizienz, Technologie oder Schallemissionen: Ecodan setzt den Maßstab für die Heizung der Zukunft - bei Neubau und Modernisierung.

Durch die optimal aufeinander abgestimmten Außen- und Innenmodule bietet das Ecodan-System zu jeder Anforderung die passgenaue Lösung. Die Wärme- und Warmwasserversorgung kann so effizient und perfekt auf die individuellen Bedürfnisse zugeschnitten werden. Dank der SG-Ready-Zertifizierung ist eine einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom möglich.

Die Ecodan Hydromodule
Im Split-System erfolgt der Energietransport ins Gebäude per Kältemittel, wobei sich der Plattenwärmetauscher in der Inneneinheit befindet, während die Außeneinheit per Kältemittelleitung angeschlossen ist. Diese Variante sorgt für eine hohe Gesamteffizienz des Systems. Sind größere Entfernungen zwischen Innen- und Außeneinheit zu überbrücken, stellt das Split-Prinzip die ideale Lösung dar. Je nach Leistungsgröße der Wärmepumpe sind Leitungslängen bis zu 75 Meter möglich.

Die Ecodan Hydromodule
Die Hydromodule der neuesten Generation sind in den Versionen "Heizen" und "Heizen/Kühlen" erhältlich. Für die vielfältigen Einsatzmöglichkeiten stehen drei unterschiedlich große Wärmeübertrager (4-5 kW | 7-14kW | 16-23 kW) zur Verfügung. Der integrierte Volumenstromsensor erlaubt eine problemlose Wärmemengenerfassung und macht so ein einfaches Energie-Monitoring möglich. Die Ecodan-Hydromodule sind je nach Anforderung mit verschiedenen Invertern kombinierbar und auch im Kaskaden-Betrieb mit bis zu 6 Wärmepumpen einsetzbar.

Das reversible Hydromodul besteht aus:
Edelstahl-Warmwasserspeicher 200 Liter | Pulverbeschichtetem Gehäuse, Farbe RAL: 260 90 05 | Wärmepumpenregler FTC6 integriert | Aufstellung: bodenstehend | Umschaltventil Heizung und Warmwasser | Hocheffizienzpumpe für Heizung und Warmwasser | Plattenwärmeübertrager für Warmwasserladung | Warmwasserladepumpe | Kalkabscheider im Warmwasserkreis | Volumenstromsensor, automatischer Entlüfter, Sicherheitsventil, Manometer, Schmutzfänger, Membranausdehnungsgefäß 12 Liter | Zusatzheizung mit 9 kW Heizleistung im Wärmepumpenvorlauf für optionalen Legionellenschutz | integrierter Kondensatwanne für Kühlbetrieb | SD-Karte im Lieferumfang enthalten

Außengerät Mitsubishi Electric Ecodan PUZ-WM85YAA | 8.5 kW
Luft / Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung (je nach Gerätevariante) und Trinkwassererwärmung im flexiblen System.

Ideal geeignet für Systeme in Neubau und Modernisierung. Einfache Beantragung von staatlichen Fördergeldern für die Eigenverbrauchsnutzung von PV-Strom durch SG-Ready-Funktion. Schnelle und einfache Installation von Außen- und Innengerät.

Gehäuse
Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit Einbrennlackierung. Großflächige abnehmbare Verkleidungselemente für schnellen und einfachen Zugang. Farbe: verkehrsweiß RAL9016. Montage der Außeneinheit auf Bodenplatte oder Wandkonsole möglich. Verbindung zwischen Außengerät- und Hydromodul mit geeigneten Wasserleitungen bauseits herstellen.

Wärmeübertrager
Hochleistungswärmeübertrager, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt mit BLUfin-Beschichtung. L-förmig mit Unterkühler zur Leistungserhöhung angeordnet. Plattenwärmeübertrager (Verflüssiger) im Außengeräte für wasserseitige Verbindung mit Hydromodul.

Ventilator
direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.

Verdichter
Doppelrollkolbenverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber eines konventionellen nicht invertergeregelten Verdichters. Puls-Weiten-Modulation für eine optimale Sinus Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet.

Kurbelwannenheizung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Kältekreislauf mit Hochdrucksensor, Filter, Ölabscheider, Sammler, Service- /Füllanschlüssen mit absperrbaren Ventilen. Elektronische Expansionsventile zur Druck und Geräuschminderung im Außengerät eingebaut. Der Kältekreislauf ist druckgeprüft, leckgetestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen.

Zukunftsweisender 2-Phasen-Niederdruck- Kältekreislauf, mit Sicherheitskältemittel vorgefüllt.Kältekreislauf mit Hochdrucksensor, Filter, Ölabscheider, Sammler, Service- /Füllanschlüssen mit absperrbaren Ventilen. Elektronische Expansionsventile zur Druck und Geräuschminderung im Außengerät eingebaut. Der Kältekreislauf ist druckgeprüft, leckgetestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Zukunftsweisender 2-Phasen-Niederdruck-Kältekreislauf, mit Sicherheitskältemittel vorgefüllt.Steuerung komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuerseitige Verbindung zum Innenteil. Leistungsorgane für den Verdichter- und Verflüssigermotor. Inverter mit Puls-Weiten Modulierung.

Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz und Überstromschutz. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Abtauung im Heizbetrieb. Das Ablesen des aktuellen Betriebszustandes und die Fehlerdiagnose kann über eine optionale LED-Anzeige erfolgen. 40 Ablesemöglichkeiten wie z.B. Verdampferoberflächentemperatur, Heissgastemperatur, Verdampfungstemperatur, Raumtemperatur sowie Informationsmöglichkeiten über Stromaufnahme, Kompressortemperatur, Verdichterlaufzeiten Anzahl der Verdichterstarts usw.


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
