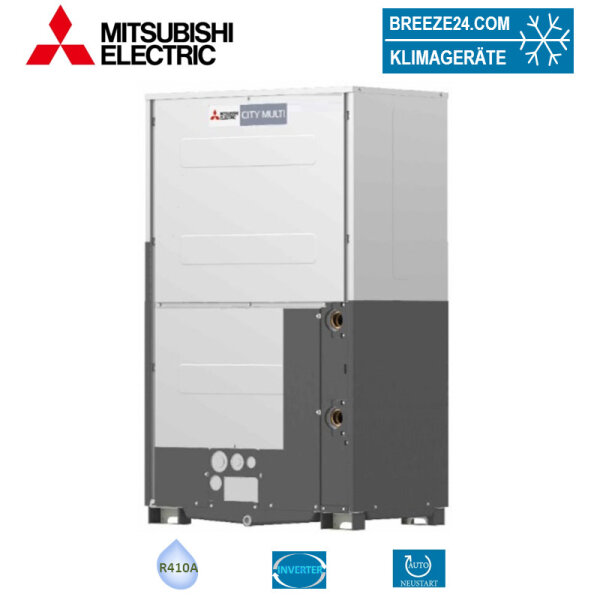

Mitsubishi Electric PQHY-P500YLM-A wassergekühltes VRF-Außengerät City Multi für 1 bis 43 Innengeräte 56,0 kW

Mitsubishi Electric Klimaanlagen Außengeräte für bis zu 43 Innengeräte.

Mitsubishi Electric wassergekühltes VRF-Gerät PQHY-P500YLM-A | 56.0 kW | 63.0 kW
City Multi WY-Systeme bieten Komplettlösungen zur modernen Gebäudeklimatisierung. Durch die voll- invertergeregelten VRF-Geräte wird immer nur so viel Leistung bereitgestellt, wie benötigt wird. Somit wird besonders in den Übergangszeiten eine äußerst energieeffiziente Klimatisierung sichergestellt.

An einer Verdichtereinheit lassen sich in Abhängigkeit der Leistung bis zu 50 Innengeräte verschiedener Bauarten anschließen. Als Betriebsarten stehen Heizen, Kühlen, Lüften und Entfeuchten zur Verfügung. Optional lässt sich über entsprechende Wärmetauschermodule auch Kaltwasser und Warmwasser im Wärmepumpenmodus erzeugen.

Das City Multi VRF WY-System ist modular aufgebaut. Verdichtereinheiten mit hohen Leistungen lassen sich einfach durch Kombination der Einzelmodule zusammenstellen. Eine große Auswahl an Fernbedienungen, Zentralsteuerungen und
Schnittstellen zu allen gängigen Gebäudemanagmentsystemen runden das Programm ab.

Gehäuse
Das Gehäuse (zur Innenaufstellung) und Rahmen bestehen aus stabilen, verzinkten Stahlblechen. Für Service- und Wartungsarbeiten können auf der Vorderseite des Gerätes die Verkleidungsbleche entfernt werden. Aufgrund der besonderen Bauform der Außeneinheiten können mehrere Außeneinheiten direkt nebeneinander aufgestellt werden.

Wärmetauscher
Plattenwärmetauscher, als Verdampfer/Verflüssiger

Verdichter
Sauggasgekühlter DC-Scrollverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70% gegenüber eines konventionellen nicht invertergeregelten Verdichters. Puls-Weiten-Modulation für eine optimale Sinus-Charakteristik.

Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet. Kurbelwannenheizung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.

Kältekreislauf
mit Filtern, Sammler, Ölabscheider, 4-Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist getrocknet, evakuiert und mit einer Kältemaschinenölfüllung für die maximale Leitungslänge versehen. Zusätzliche Kühlung des Inverter-Boards. Mit Sicherheitskältemittel vorgefüllt.

Steuerung
komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung, Klemmen für die M-Net-Datenbus-Verbindung zu den Innenteilen und weiteren Außengeräten. Leistungsorgane für den Verdichter. Inverter mit Puls-Weiten-Modulierung. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz, Überstromschutz und
Drehfeldüberwachung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Bedarfsgerechte Leistungsregelung je nach Anforderung der Innenteile über Drehzahlregelung des Scroll-Verdichters. Überwachung der Ölmengen im Ölabscheider und automatische intelligente Rückführung von Kältemittelöl aus dem System nach Bedarf. Keine intervallweise Ölrückführung. Alle aktuellen Betriebszustände werden angezeigt. Fehlerdiagnosesystem mit >40 Fehleranzeigemöglichkeiten der Störungen in den Innen- und Außenteilen.

Speicherung der letzten 10 Störungen. 256 Abfragen von aktuellen Betriebsdaten über DIP-Schalter und Anzeige dieser Werte auf einem 8-stelligen LCD-Display wie:
eingestellte Adressen der Innenteile | momentane Betriebsfunktion der Innenteile | Temperaturen aller Fühler in den Innenteilen und im Außenteil | Stromaufnahme | Kältemitteldrücke, Hoch- und Niederdruck | Heißgastemperatur | Saugastemperatur | Außentemperatur | Einstelldaten der elektronischen Einspritzventile | Verdichter-Betriebsfrequenz | Verdichterlaufzeit

Anlagendaten können über das optionale Maintenance Tool über einen PC ausgelesen, aufgezeichnet und ausgewertet werden. Anschluss an externe BMS-Systeme möglich.

Externe Ein- und Ausgänge über optionale Stecker.
Verdichter EIN/AUS | Betriebsmeldung | Störmeldung | Frostschutz | Externe Freigabe (Pumpenverriegelung) | Zusatz

Gefertigt
nach ISO9001, CE Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk.


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Diese Anlage enthält Kältemittel mit einem GWP gleich 1975. Somit hätte ein Austreten von 1 kg dieses Kältemittels 1975-Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
