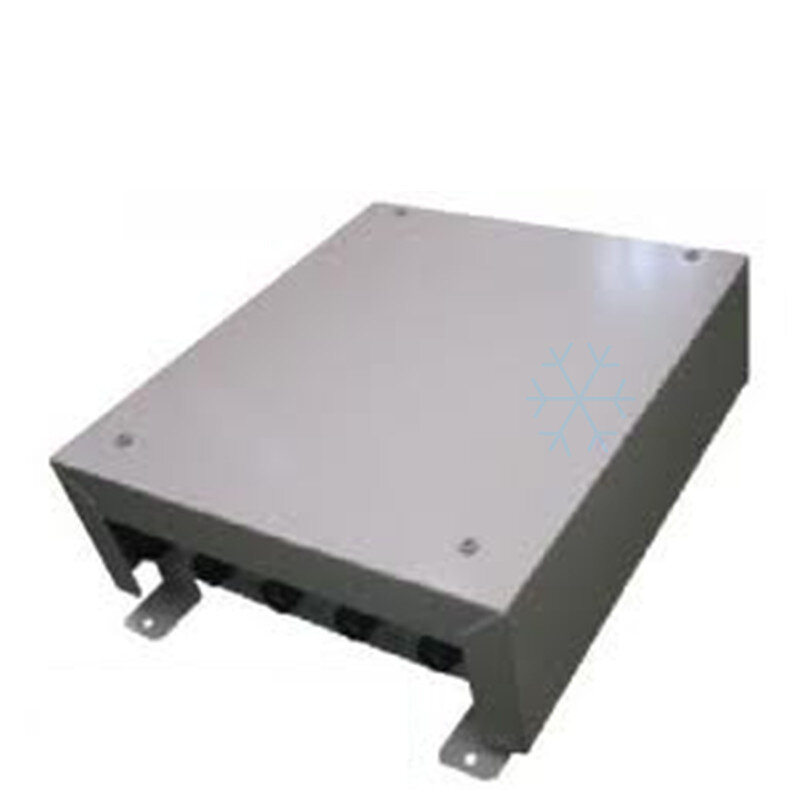

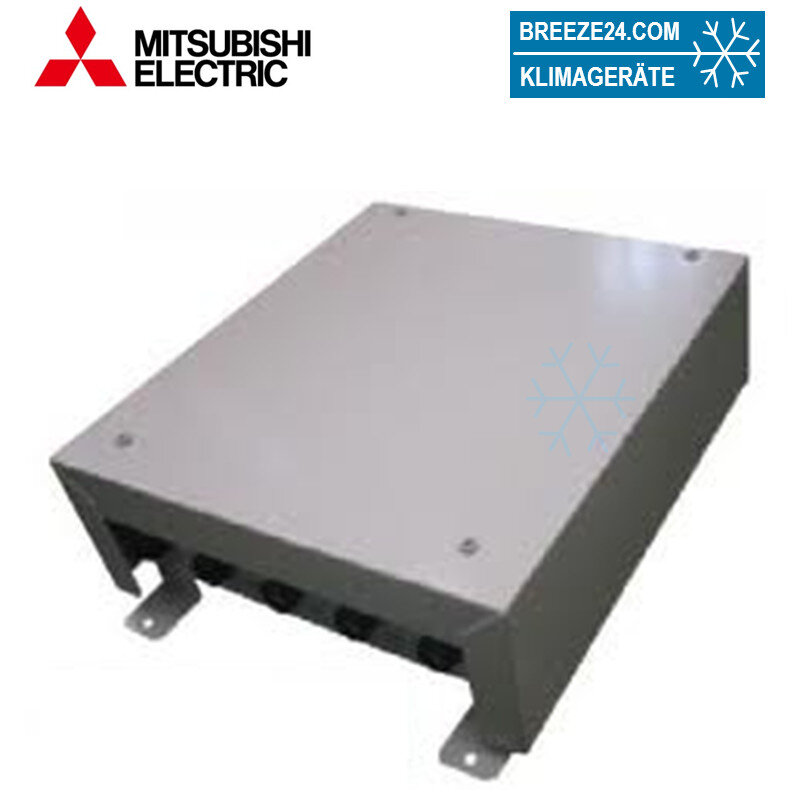

Mitsubishi Electric Fremdverdampfer-Kit Controllerbox PAC-AH140M-J.
Zur Einbindung eines externen Lüftungsgerätes an eine invertergesteuerte R410A City Multi-Außeneinheit.
Anschließbar an die City Multi Außeneinheiten PUHY, PURY, PQHY, PQRY aller Baugrößen.
Über die Mikroprozessorregelung ist wahlweise eine Regelung über die Rücklufttemperatur oder eine konstante Zulufttemperatur möglich.
Bestehend aus elektronischen Einspritzventilen (Anzahl der Leistungsklasse entsprechend) einschließlich Mikroprozessorregelung und Gehäuse (zur Montage in geschlossenen Räumen).
Mikroprozessorregelung mit folgender Ausstattung:
Überwachung der eingegebenen Solltemperatur entsprechend dem vorgegebenen Wert. | Zuluft- oder Rücklufttemperatur gesteuerter Betrieb auswählbar. | Einstellbereiche der Solltemperatur bei Rückluftregelung von 14-28°C, bei Zuluftregelung 8-28°C (zu erreichende Zulufttemperatur hängt von der Lufteintrittstemperatur ab) | Speicherung aller eingegebenen Werte bei Spannungsausfall. | Automatischer Wiederanlauf nach Spannungsausfall über DIP-Schalter einstellbar. | Fehlerdiagnosesystem mit Fehlerspeicherung. | Bei einer Gerätefunktionsstörung erfolgt bei Systemgefährdenden Störungen eine sofortige Abschaltung des Gerätes und im Display der Fernbedienung und des Außengerätes erscheint die Fehleranzeige mit Fehlercodes und Adresse . | Bei Systemgefährdenden Fehlern oder bei Spannungsausfall am entsprechenden Geräte wird das betroffenen Gerät abgeschaltet und über die Bus Spannung das LEV zugefahren so das es nicht zu einem Vereisen am Verdampfer kommen kann. | Regelung und Überwachung des eingebauten elektronischen Einspritzventils (LEV) entlang der MSS-Kennlinie, zur Erreichung eines optimalen Wirkungsgrades des Wärmetauschers während aller Betriebszustände. | Vier Thermistoren bilden einen elektronischen Regelkreis, der für die exakte Einhaltung der eingestellten Raumtemperatur sorgt. | Überwachung der Verdampferoberflächentemperatur.
Analoger Eingang
Die Solltemperatur kann von einer übergeordneten Regelung über ein 0-10V Signal vorgegeben werden.
Externe Kontakte:
Ein-Aus Kontakt | Betriebsmeldung (potentialfrei) | Störmeldung (potentialfrei) | Ventilatoransteuerung (200V AC) | Abtausignal (200V AC) | Sollwertvorgabe (0-10V DC) | Störsignaleingang | Genauere Hinweise zur Auslegung entnehmen Sie bitte der Installations- und Planungsunterlage.
Optional ist der Anschluß des Interfaces MAC397-IF-E möglich
zur Sollwertvorgabe über potentialfreie Kontakte | zur Vorgabe des Betriebsmodus (nur 1:1 Systeme oder R2 Systeme)
Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
| Produkteigenschaft | Wert |
|---|---|
| Hersteller: | Mitsubishi Electric |
| Kategorie: | Sonstiges Steuerungszubehör |
| Artikelnummer: | 0231 |
| Artikelgewicht: | 0,20 kg |
