Betrieb nur bei Geräten mit Kabel-Fernbedienung.

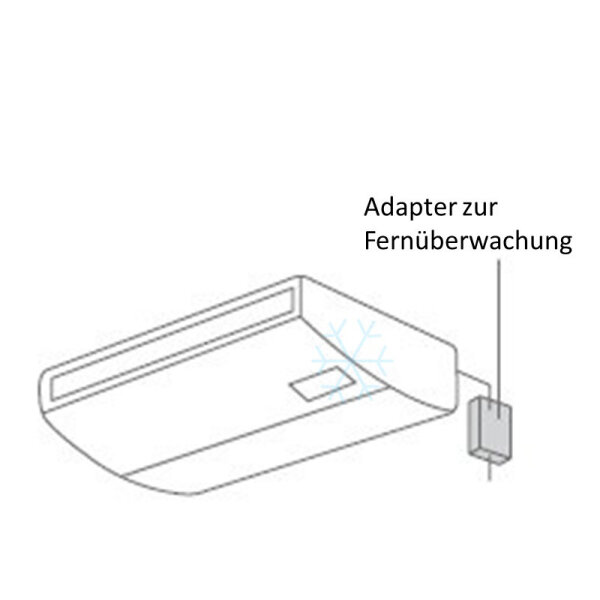

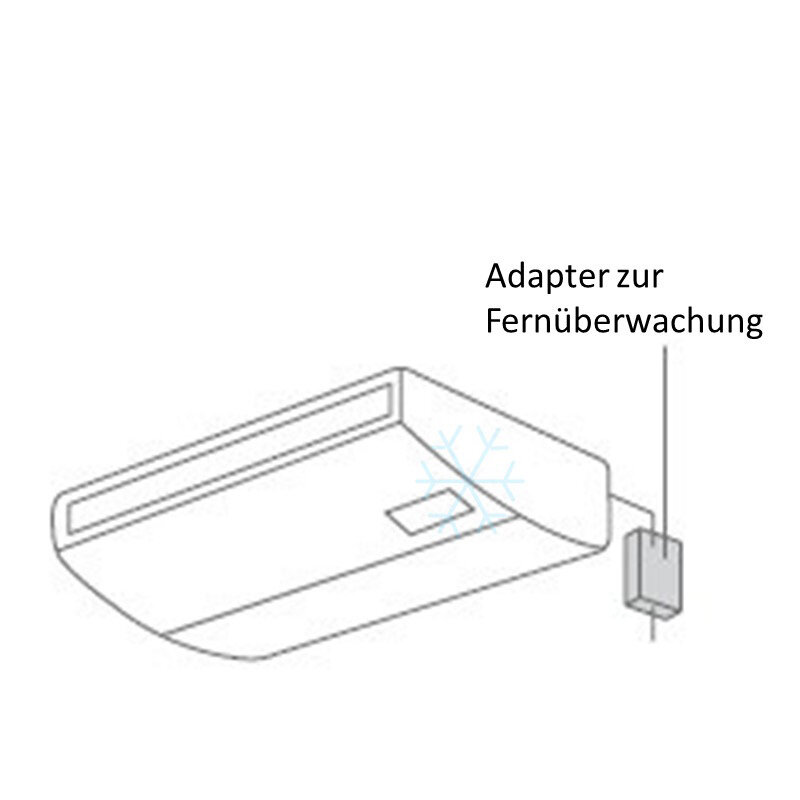

Ermöglicht den Aufbau einer Schaltung zur Fern- Ein/Aus-Schaltung (max. Entfernung 10 m) und zur Fernüberwachung (Störung/Betriebsmeldung als potetialfreier Kontakt ausgeführt, max. Entfernung 100 m).

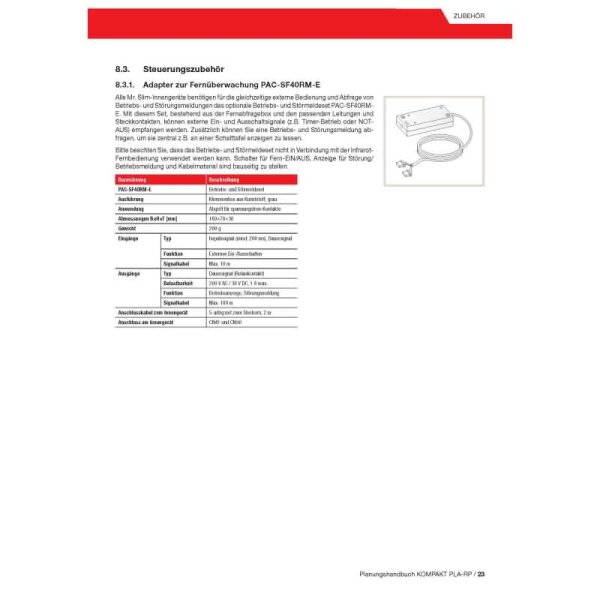

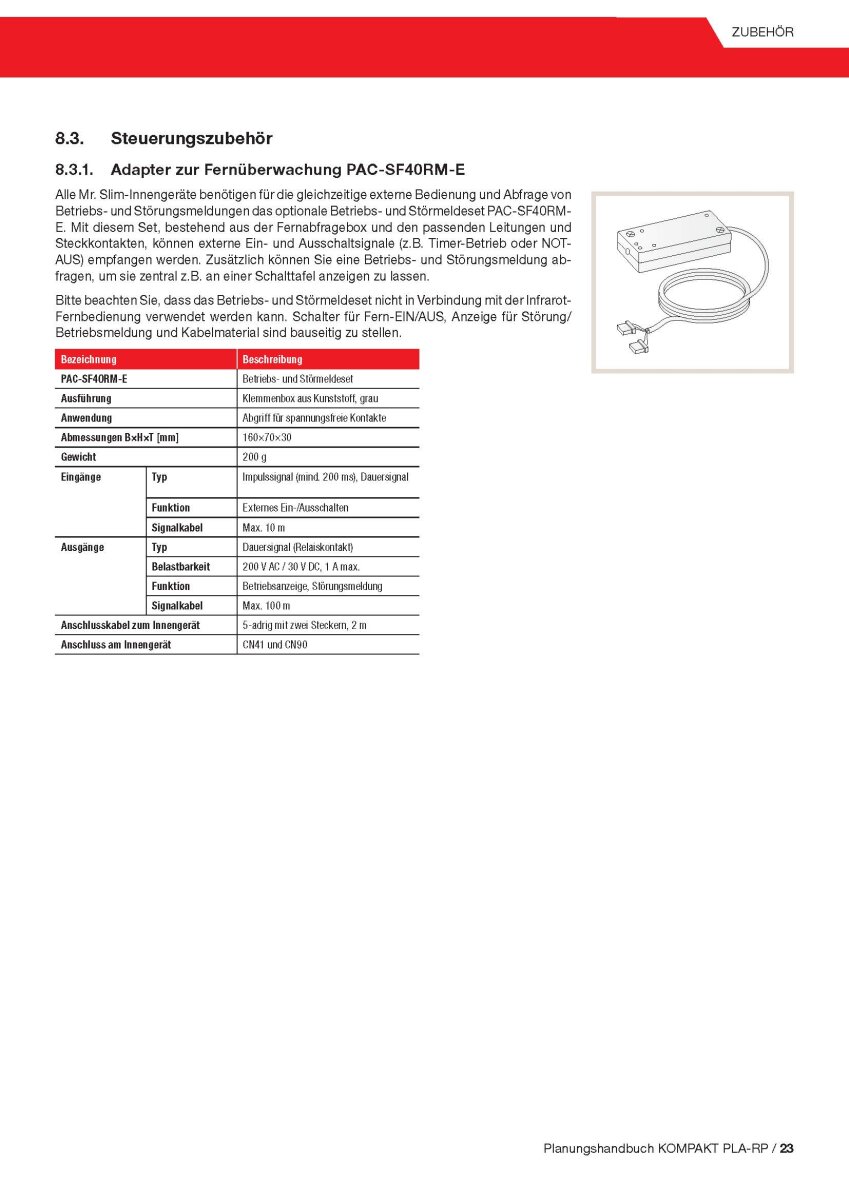

Alle Mr. Slim-Innengeräte benötigen für die gleichzeitige externe Bedienung und Abfrage von Betriebs- und Störungsmeldungen das optionale Betriebs- und Störmeldeset PAC-SF40RME.

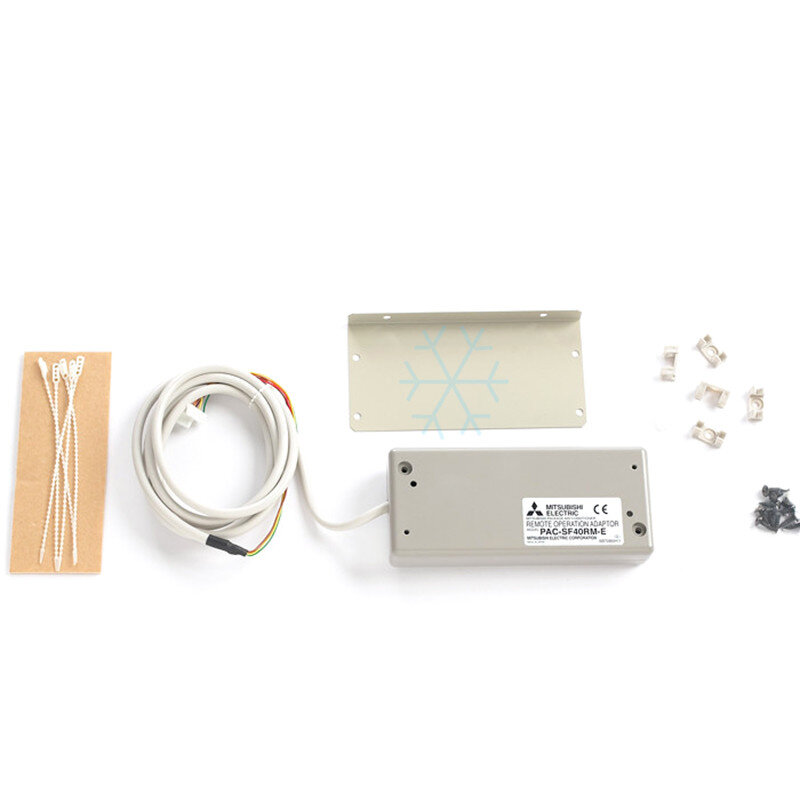

Mit diesem Set, bestehend aus der Fernabfragebox und den passenden Leitungen und Steckkontakten, können externe Ein- und Ausschaltsignale (z.B. Timer-Betrieb oder NOTAUS) empfangen werden. Zusätzlich können Sie eine Betriebs- und Störungsmeldung abfragen, um sie zentral z.B. an einer Schalttafel anzeigen zu lassen.
Bitte beachten Sie, dass das Betriebs- und Störmeldeset nicht in Verbindung mit der Infrarot-Fernbedienung verwendet werden kann.
Schalter für Fern-EIN/AUS, Anzeige für Störung/Betriebsmeldung und Kabelmaterial sind bauseitig zu stellen.

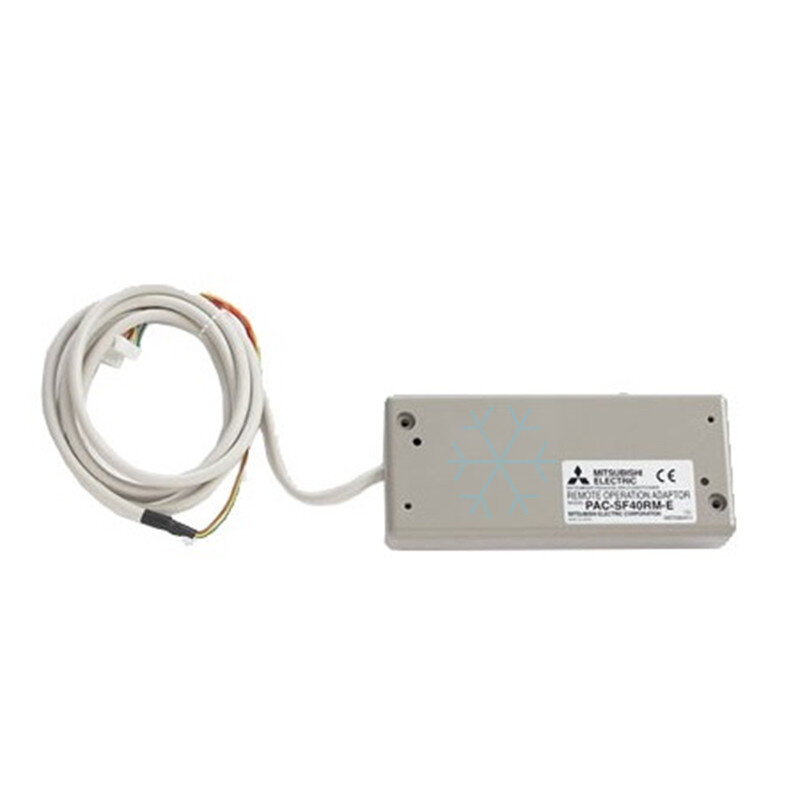

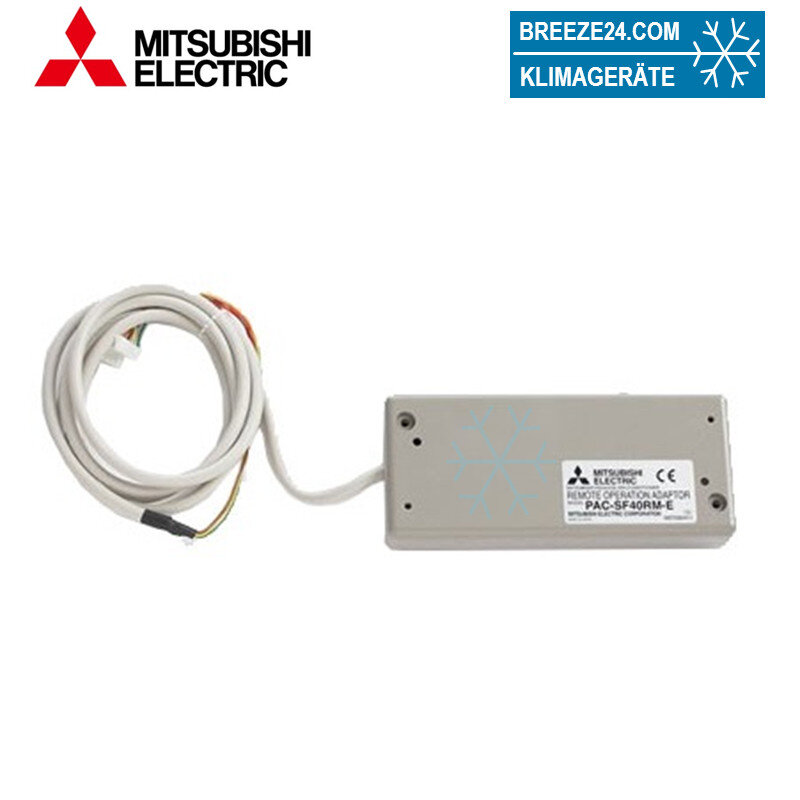

| PAC-SF40RM-E | Betriebs- und Störmeldeset | |
| Ausführung | Klemmenbox aus Kunststoff, grau | |
| Anwendung | Abgriff für spannungsfreie Kontakte | |
| Abmessungen B×H×T [mm] | 160×70×30 | |
| Gewicht | 200g | |
| Eingänge | Typ | Impulssignal (mind. 200 ms), Dauersignal |
| Funktion | Externes Ein-/Ausschalten | |
| Signalkabel | max. 10m | |
| Ausgänge | Typ | Dauersignal (Relaiskontakt) |
| Belastbarkeit | 200 V AC / 30 V DC, 1 A max. | |
| Funktion | Betriebsanzeige, Störungsmeldung | |
| Signalkabel | max. 100m | |
| Anschlusskabel zum Innengerät | 5-adrig mit zwei Steckern, 2 m | |
| Anschluss am Innengerät | CN41 und CN90 |
KF: 9068022
F: 3479730
Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
| Produkteigenschaft | Wert |
|---|---|
| Hersteller: | Mitsubishi Electric |
| Kategorie: | Sonstiges Steuerungszubehör |
| Artikelnummer: | 2172 |
| Artikelgewicht: | 0,20 kg |
