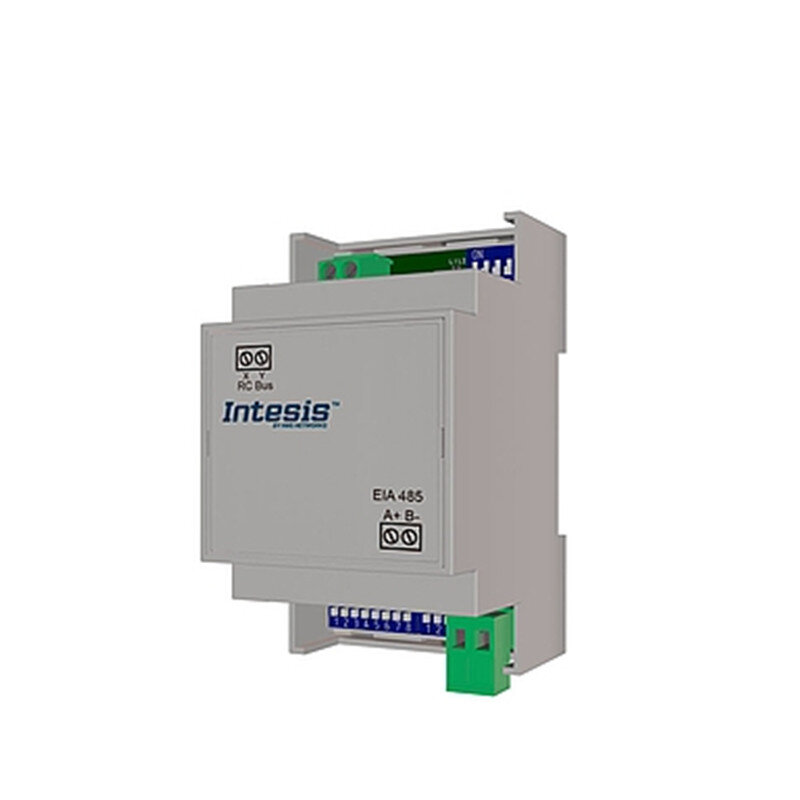

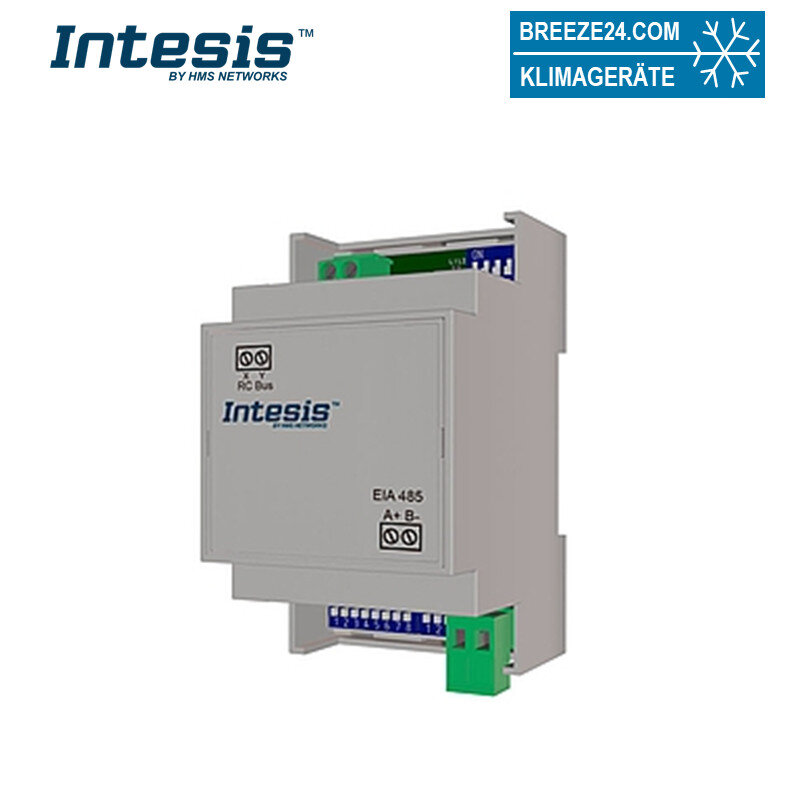

Intesis MH-RC-MBS-1 Modbusanschluß.
Das MH-RC-MBS-1 Interface ermöglicht eine komplette und natürliche Integration von Mitsubishi Heavy IndustriesKlimasystemen in Modbus RTU (EIA-485)-Netzwerke.
Produkteigenschaften:
Geringe Abmessungen. 93 x 53 x 58 mm/3,7" x 2,1" x 2,3" | Schnelle und einfache Installation. Montierbar auf DIN-Schiene, an der Wand oder bei einigen Klimasystemmodellen im Gerät. | Externe Spannungsversorgung nicht erforderlich | Direkte Verbindung mit Modbus RTU (EIA-485)-Netzwerken. Bis zu 63 MH-RC-MBS-1-Geräte können in demselben Netzwerk angeschlossen werden. MH-RC-MBS-1 ist ein Modbus-Slave-Gerät. | Direkte Verbindung mit dem Klima-Innengerät | Konfiguration über integrierte DIP-Schalter und Modbus RTU | Absolute Kontrolle und Überwachung | Echtzeitstatus der internen Variablen des Klimageräts | Ermöglicht die gleichzeitige Verwendung von Fernbedienungen und Modbus RTU
Modbus-Funktionen
MH-RC-MBS-1 implementiert die folgenden Modbus-Standardfunktionen:?3: Read Holding Registers?4: Read Input Registers?6: Write Single Register?16: Write Multiple Registers (Wenngleich diese Funktion zulässig ist, ermöglicht das Interface keine Schreibvorgänge in mehr als 1 Register mit derselben Anforderung. Das bedeutet, dass das Feld Länge immer 1 sein sollte, wenn diese Funktion zum Schreiben verwendet wird)
Modbus-Kommunikationsparameter
MH-RC-MBS-1 implementiert ein Modbus RTU (Slave) Interface für die Verbindung mit einer EIA-485-Leitung. Die Kommunikationsparameter lauten:8N2-Kommunikation (8 Datenbits, keine Parität und 2 Stoppbits). Zudem wird die 8N1-Kommunikation unterstützt (1 Stoppbit). Die Einstellungen der DIP-Schalter müssen nicht geändert werden.Konfigurierbare Baudraten:
2400 bps | 4800 bps | 9600 bps (Standard) | 19200 bps | 38400 bps | 57600 bps | 76800 bps | 115200 bps
Mechanische und elektrische Eigenschaften
GehäuseKunststoff | Typ PC (UL 94 V-0) | Nettoabmessungen (TxBxH): 93 x 53 x 58 mm | Farbe: Hellgrau. RAL 7035 | Betriebs-temperatur0 ºC bis +60 ºC | Gewicht 85 g | Lagertemperatur-20 ºC bis +85 ºC
Montage
Wand | DIN-Schiene EN60715 TH35.
Betriebsfeuchte
<95 % RF, nicht kondensierend
Anschluss-verdrahtung(für Nieder-spannungs-signale)
Für Anschluss: Massivdrähte oder Litzen (verdrillt oder mit Aderendhülse)
1 Leiter: 0,5 mm²... 2,5 mm² | 2 Leiter: 0,5 mm²... 1,5 mm² | 3 Leiter: nicht zulässig
Lagerfeuchte
<95 % RF, nicht kondensierend
Modbus RTU-Anschluss1 x seriell EIA485 Steck-Schraub-Klemmenblock (2 Pole):A, BKompatibel mit Modbus RTU EIA-485-Netzwerken
Isolations-spannung1500 VDC | Klimagerät-anschluss1 x Bus X/Y Steck-Schraub-Klemmenblock (2 Pole):X, YKompatibel mit Mitsubishi Heavy Industries Netzwerken | Isolationswiderstand 1000MO | Schalter 1(SW1)1 x DIP-Schalter für Klimasystemfunktionen | Schutz IP20 (IEC60529) | Schalter 3 (SW3)1 x DIP-Schalter für Modbus RTU-Einstellungen | LED-Statusanzeigen 1 x integrierte LED - Betriebsstatus | Schalter 4(SW4)1 x DIP-Schalter für Sonderfunktionen
Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbeihalten !
| Produkteigenschaft | Wert |
|---|---|
| Hersteller: | Intesis |
| Kategorie: | WIFI Adapter u. KNX Anbindungen |
| Artikelnummer: | 19165 |
| Artikelgewicht: | 0,20 kg |
