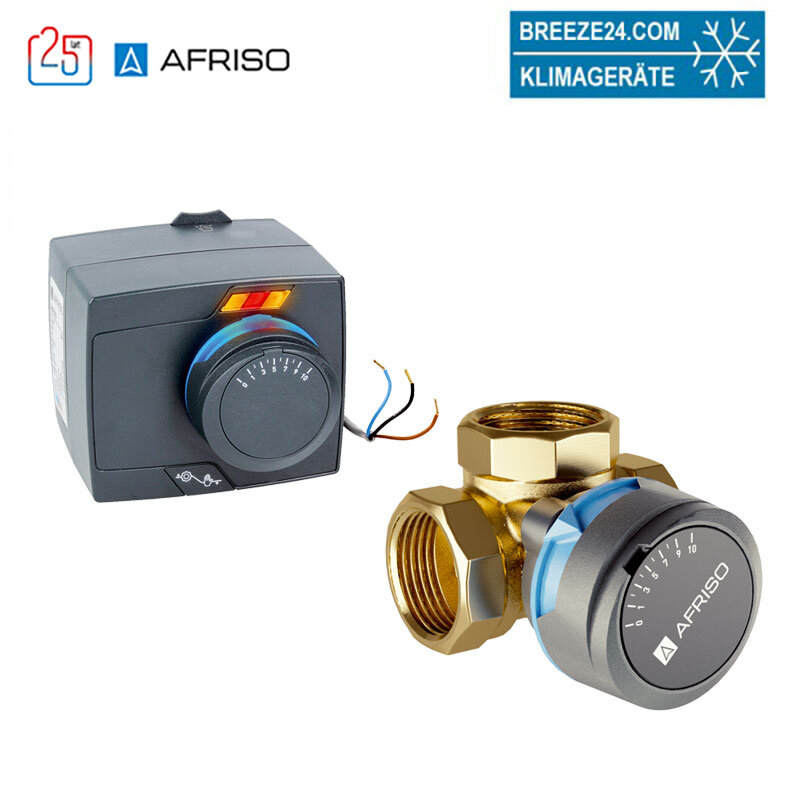

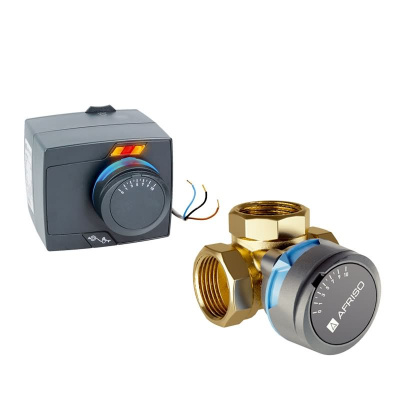

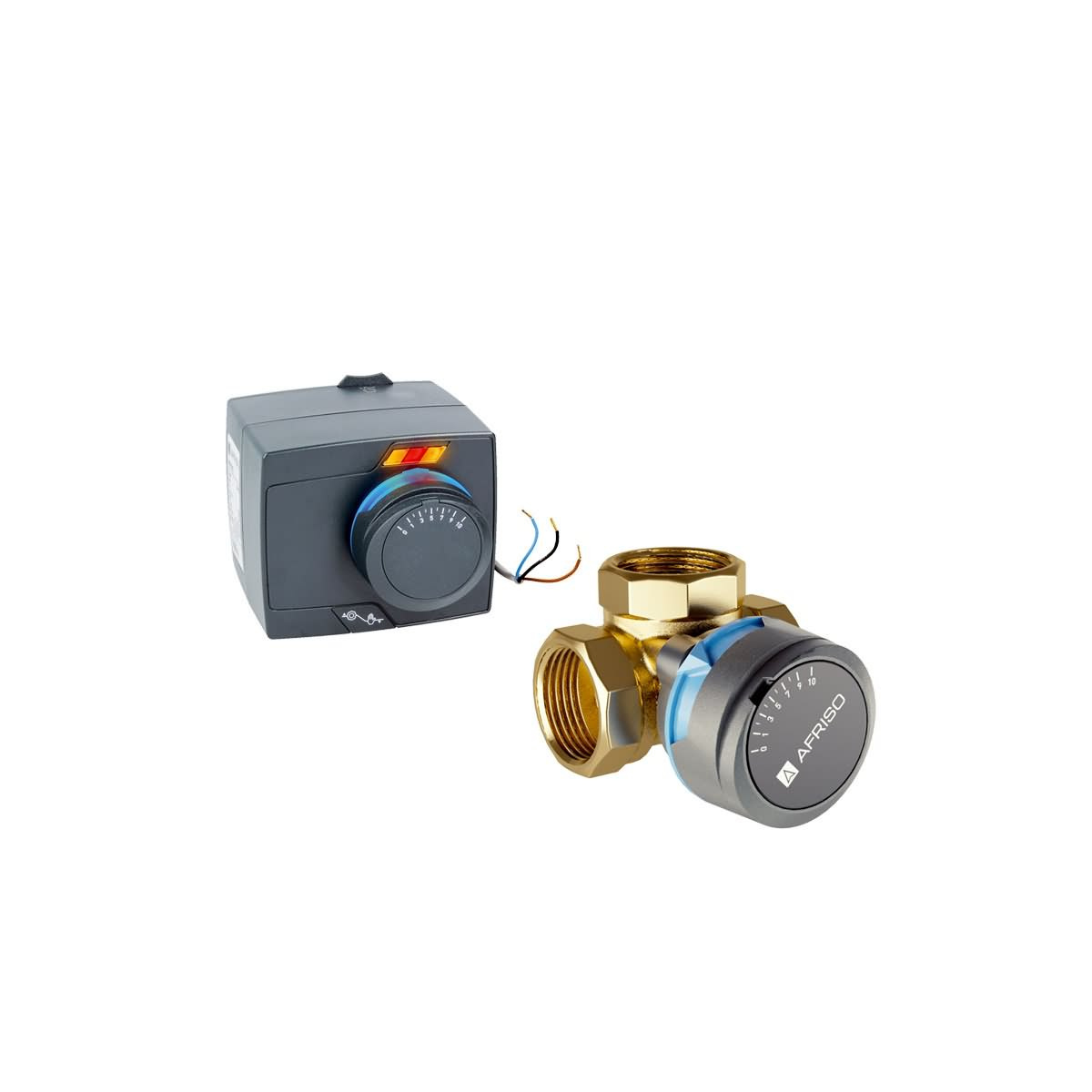

AFRISO 3-Wege-Mischventil ARV 385 mit Stellmotor ARM 343 - DN32 - RP 1 1/4" - Kvs 16m³/h - 3-Punkte-Signal - 120s - 6 Nm - 230 V

AFRISO 3-Wege-Mischventil ARV 385 mit Stellmotor ARM 343 - DN32 - RP 1 1/4" - Kvs 16m³/h - 3-Punkte-Signal - 120s - 6 Nm - 230 V

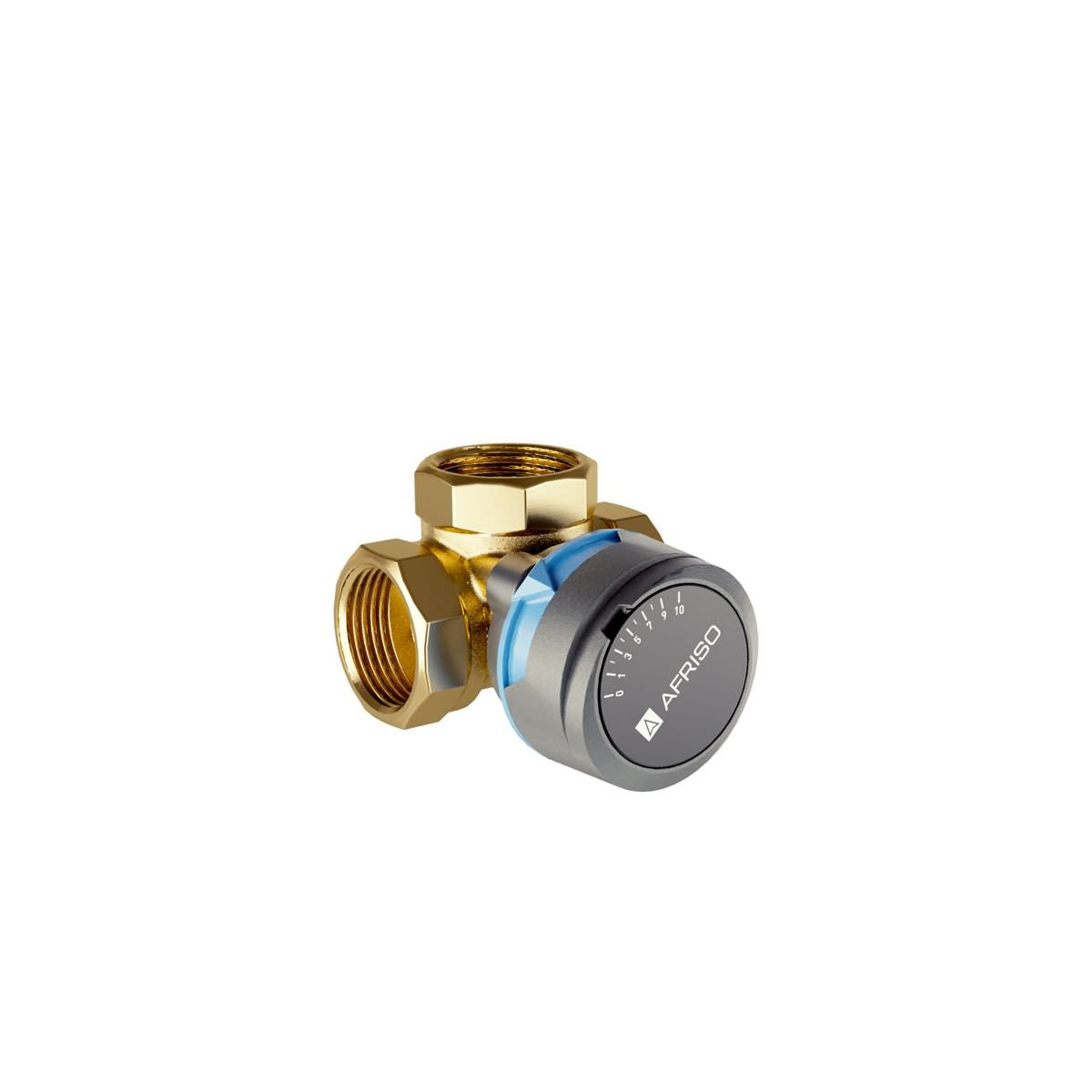

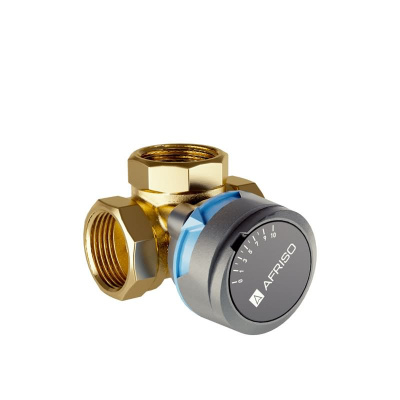

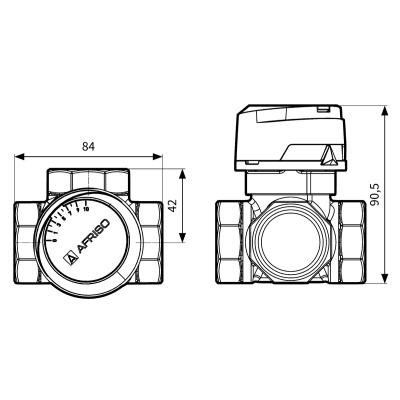

AFRISO 3-Wege-Mischventil ARV 385 DN32 - Rp 1 1/4" - Kvs 16 m³/h
Universell einsetzbar für Mischanwendungen in wasserbasierten Heizungs- und Kühlsystemen (Heizkörper, Flächenheizungen). Auch als Verteil- und Zonenmischer einsetzbar. Geeignet für Wasser oder Wasser mit max. 50 % Glykol-Beimischung. Nicht geeignet für Trinkwasser.

Kompaktes, verlustarmes 3-Wege-Mischventil mit Grundkörper aus Messing und griffigem, rutschfestem Drehknopf aus hochfestem Kunststoff. Der skalierte Drehknopf ermöglicht die einfache und präzise Einstellung des Mischventils im Handbetrieb. Die erhabene Markierung dient zur schnellen Positionserkennung. Für die volle Flexibilität beim Einbau liegen jeder Lieferung zwei Skalen bei: '0 bis 10' für waagrechte und '10 bis 0' für senkrechte Montage.

Die Mischventile können mit den AFRISO Stellmotoren ARM leicht automatisiert werden.

Technische Daten
Nennweite: DN 32 | Anschluss (Innengewinde): Rp 1 1/4" | Kvs-Wert: 16 m³/h | Drehwinkel: 90 Grad Temperatureinsatzbereich Medium: 5 - 110°C | Nenndruck: Max. 10 bar | Leckrate (delta p=100 kPa): < 0,2 % Kvs | Nötiges Drehmoment: < 2 Nm

Material
Gehäuse: Messing (CW617N) | O-Ringe: EPDM

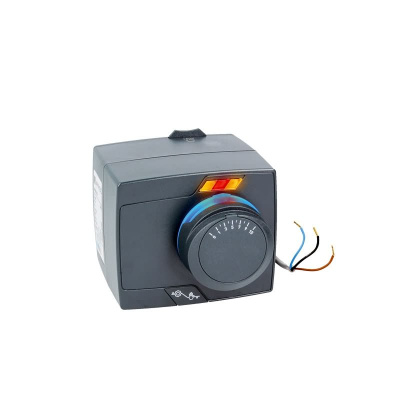

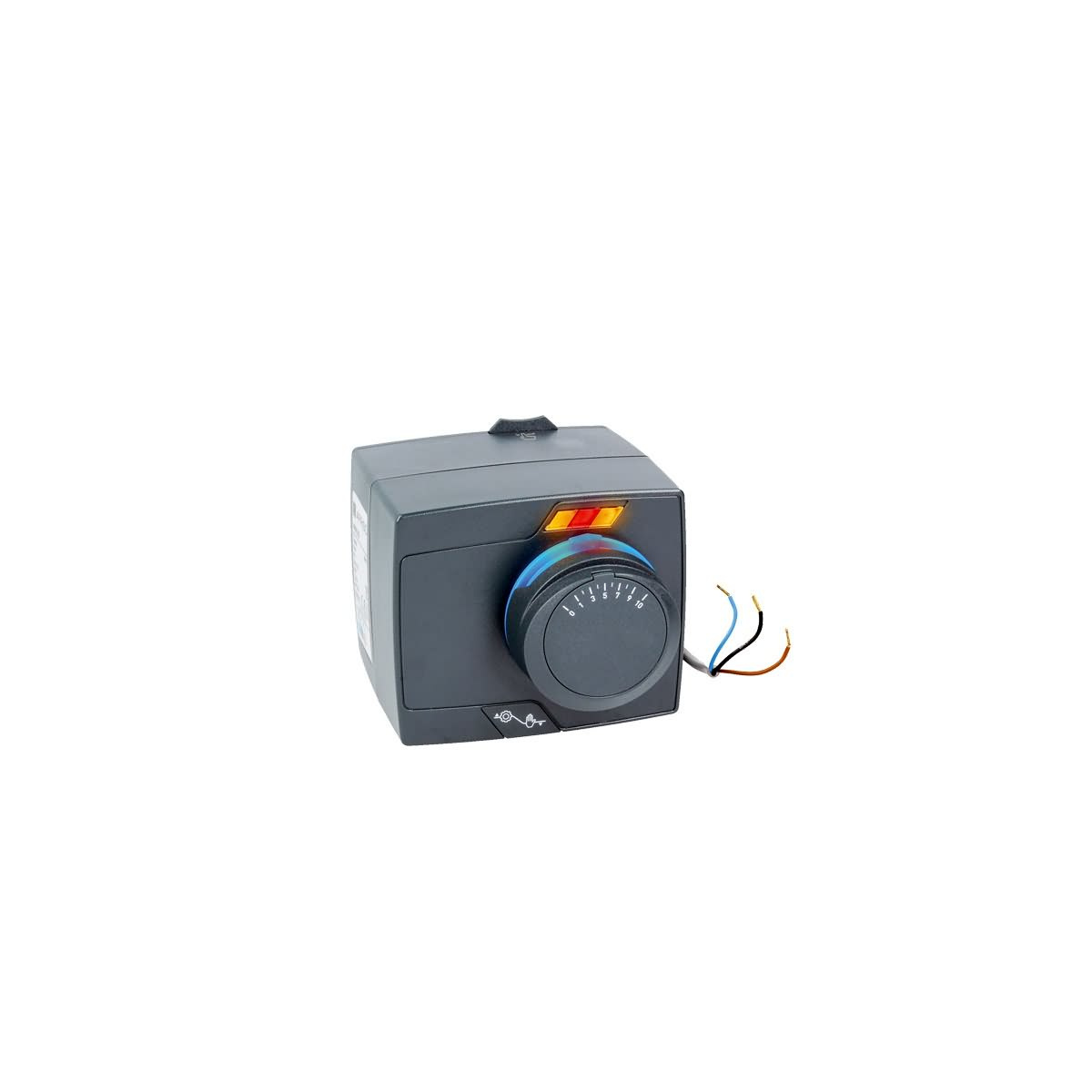

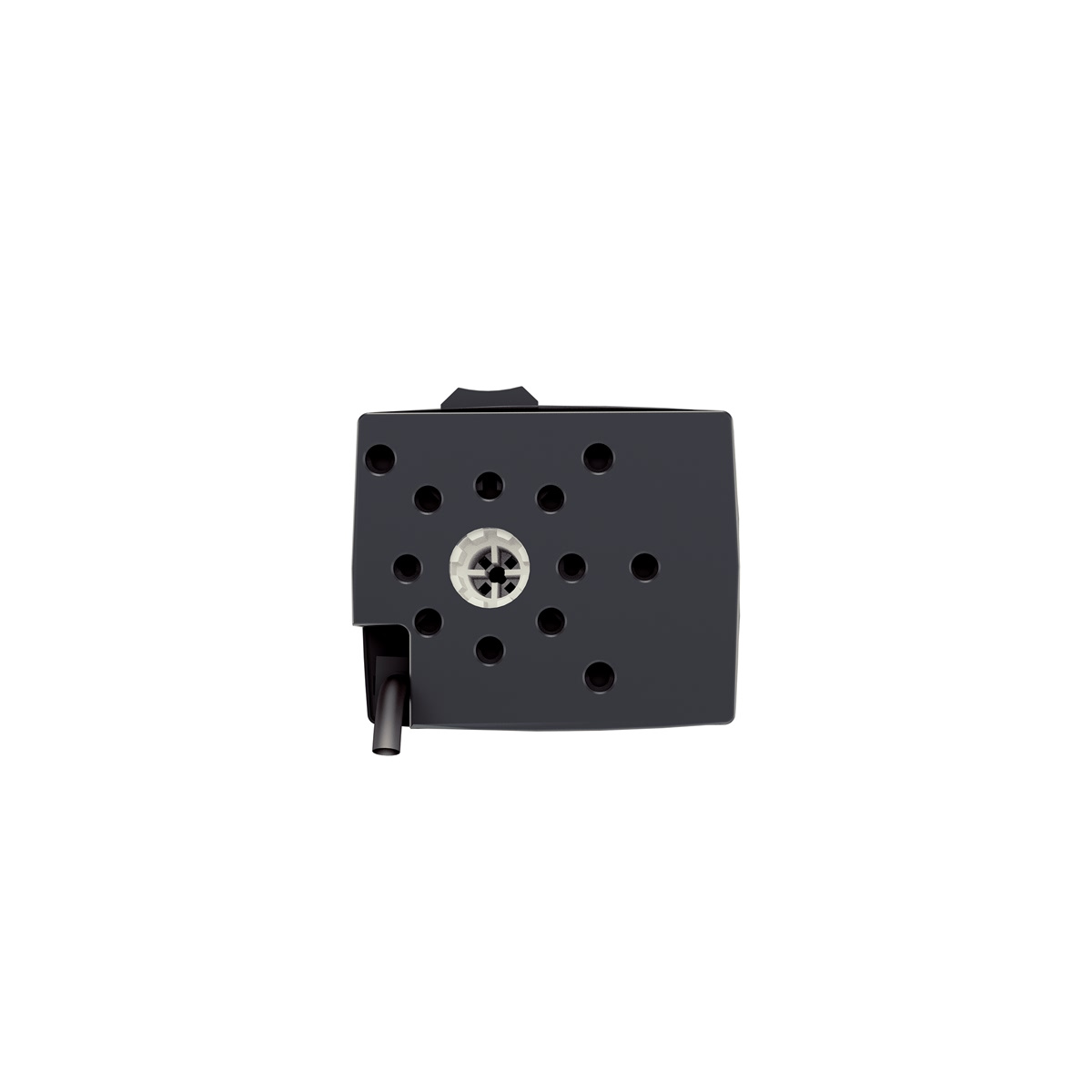

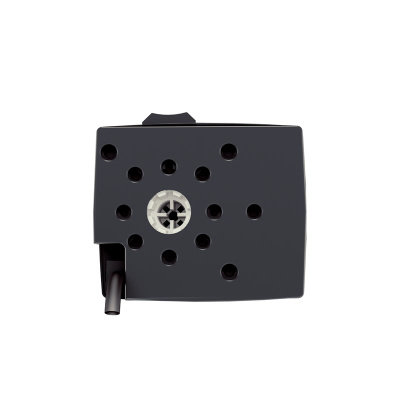

AFRISO Stellmotor ARM 343 AC 230 V - 3-Punkt-Signal - 120s - 6 Nm
Universell einsetzbar zur Regelung von Mischventilen DN 20 bis DN 50. Bestens geeignet zum automatisierten Betrieb von wasserbasierten Heizungs- und Kühlsystemen. Passend für Mischer von AFRISO, ESBE (außer VRG), Seltron, Somatherm, Hora, WIP, PAW, LK, BRV, IMIT, IVAR, HOVAL und OLYMP. Kompakter, lautloser Stellmotor mit einem Drehwinkel von 90 Grad. Umschaltmöglichkeit von Automatik in Handbetrieb. Ein skalierter Drehknopf ermöglicht die schnelle und präzise Einstellung des Mischventils. Zwei gelbe LEDs zeigen die Drehrichtung des Stellmotors an. Mikroschalter zur Ansteuerung einer Pumpe. Das vormontierte Anschlusskabel mit farblich unterschiedlichen Drähten erleichtert die Montage. Für die volle Flexibilität beim Einbau liegen jeder Lieferung zwei Skalen bei: '0 bis 10' für waagrechte und '10 bis 0' für senkrechte Montage. Die eingebaute Schutzvorrichtung sichert den Stellmotor gegen ein Blockieren des Mischventils ab und sorgt so für eine lange Lebensdauer. Ein Anbausatz ermöglicht die Adaption auf Mischer unterschiedlichster Hersteller. ARM ist wartungsfrei.

Lieferumfang
Stellmotor mit Anbausatz für Mischer von AFRISO, ESBE (außer Serie VRG), Seltron, Somatherm, Hora, WIP, PAW, LK, BRV, IMIT, IVAR, HOVAL, OLYMP

Technische Daten
Eingangssignal: 3-Punkt, digital | Versorgungsspannung: AC 230 V | Drehmoment: 6 Nm | Laufzeit: 120 s | Drehwinkel: 0/90 Grad | Temperatureinsatzbereich Umgebung: 0/50°C | Kabellänge: 2 m | Leistungsaufnahme: AC 2,5/4 VA

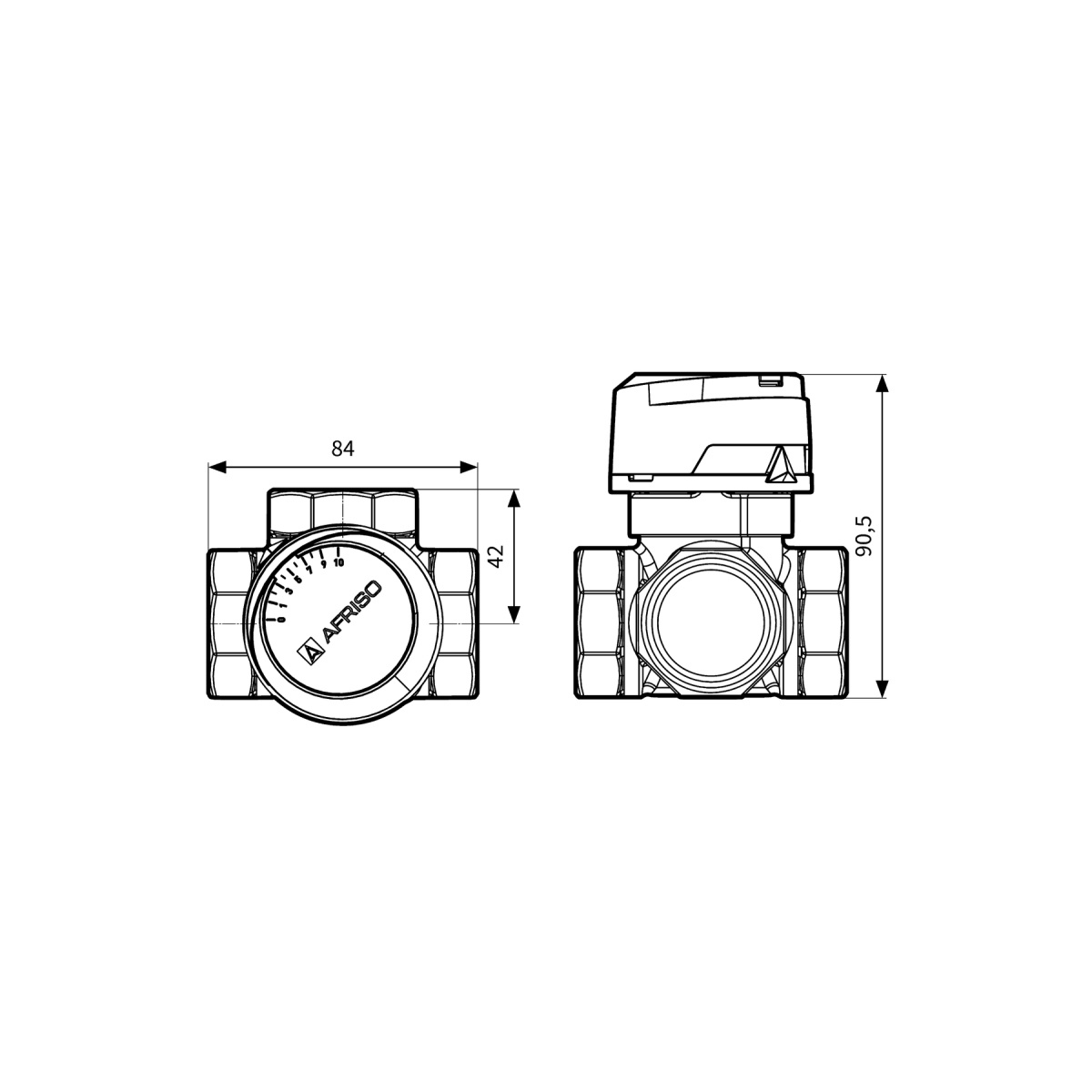

Gehäuse Material: Kunststoff (PC) | B x H x T: 84 x 102 x 89 mm | Schutzklasse: II | Schutzart: IP 42 (EN 60529)


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
